MEG Z590 UNIFY

MEG Z590 UNIFY

16＋2＋1フェーズ90A SPSの強力な電源回路を搭載
黒をベースとしたシンプルなデザインのATXマザーボード

・チップセット : Intel Z590
・ソケット : LGA 1200
・対応CPU : 第11世代・第10世代 インテルCoreプロセッサー
・対応メモリ : 最大DDR4-5600(OC) MHz対応
・拡張スロット : PCIe 4.0(x16)×1、PCIe 3.0(x4)×1、PCIe 3.0(x1)×2
・ストレージ : M.2×4、SATA 3.0（6Gb/s）×6
・有線LAN : Intel I225-V 2.5G LAN
・無線機能 : Wi-Fi 6E *、 Bluetooth 5.2
・映像出力 : HDMI 2.0b×1**
・オーディオ：Realtek® ALC4080 Codec、7.1ch、HDオーディオ
・フォームファクタ : ATX

*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年5月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
**10th CPU時 HDMI 1.4

型番：MEG Z590 UNIFY

JAN：4526541740886

メーカー製品ページ


「MEG Z590 UNIFY」は、「質実剛健」をコンセプトとして設計したハイエンドマザーボードで、黒をベースとしたシンプルなデザインが特徴です。16＋2＋1フェーズ90A SPSの強力な電源回路を搭載し、発熱の大きいハイエンドCPUや、Intel第11世代 Core i9シリーズに新しく採用されたすべてのコアがアクティブでも高クロック動作を実現するブースト機能「Adaptive Boost Technology」を使用した時でも安定した動作を実現しています。

さらに、PCIe x16スロットをあえて1スロットにするなどシンプルな構成にすることでコストパフォーマンスの向上を実現。M.2スロットを4基搭載し、BIOSで設定することにより最大3個のPCIe Gen4のM.2を使用可能です。










【MEG Z590 UNIFYの主な特徴】

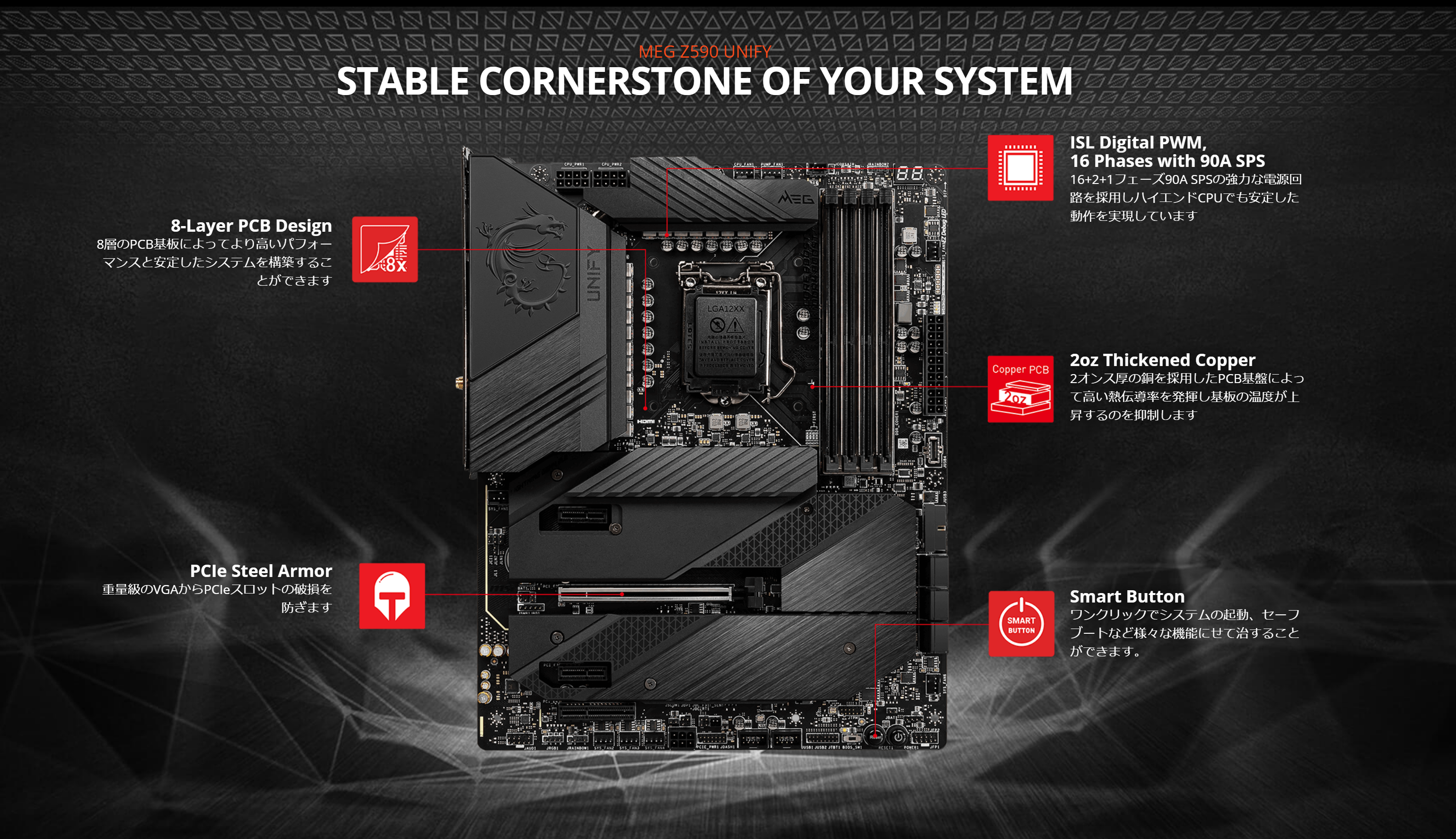

●16+2+1フェーズ90A SPSの強力な電源回路を搭載し、高負荷なゲーミングシーンやオーバークロックシーンなどにおいても高い安定性を実現
●「質実剛健」がコンセプトの、黒一色で統一されたシンプルなデザイン
●M.2ポートを4基搭載可能で、M.2のみで大容量ストレージ構成を構築可能
●PCIe 4.0に対応し、対応デバイスと組み合わせることで高速なM.2やVGAを使用可能
●PCIe x16スロットを1スロットのみの搭載とし、シンプルで使い勝手の良い設計
CPU Supports 10th Gen Intel® Core™ Processors, 11th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors*
Processor socket LGA1200

*Please go to intel.com for compatibility information.

See supported processors
チップセット Intel® Z590 Chipset
メモリー 4x DDR4 memory slots, support up to 128GB*
Supports 1R 2133/ 2666/ 2933 MHz for 10th Gen Intel® CPU (by JEDEC & POR)*
Supports 1R 2133/ 2666/ 2933/ 3200 MHz for 11th Gen Intel® CPU (by JEDEC & POR)*

Max overclocking frequency:
1DPC 1R Max speed up to 5600 MHz
1DPC 2R Max speed up to 4800+ MHz
2DPC 1R Max speed up to 4400+ MHz
2DPC 2R Max speed up to 4000+ MHz

Supports Dual-Channel mode
Supports non-ECC mode, un-buffered memory
Supports Intel® Extreme Memory Profile (XMP)

*Please refer to www.msi.com for more information on compatible memory

See supported memory
拡張スロット 1x PCIe x16 slot (PCI_E2, from CPU)
Supports up to PCIe 4.0 x16 with11th Gen CPU*
Supports up to PCIe 3.0 x16 with10th Gen CPU*
1x PCIe 3.0 x4 slot (PCI_E4, from Z590 chipset)**
2x PCIe 3.0 x1 slots (from Z590 chipset)

*PCI_E2 will only support x8 speed, when M2_2 and M2_3 are from CPU by BIOS selection.
**PCI_E4 and M2_4 share the same bandwidth, if you want to use both of them simultaneously, the PCI_E4 will only support x1 speed and the M2_4 will only support x2 speed. But if you want to install and enable the graphics card in PCI_E4 slot, the M2_4 slot should be empty.
MULTI-GPU Supports 2-Way AMD® CrossFire™ Technology
ONBOARD GRAPHICS 1x HDMI 2.0b with HDR port, supports a maximum resolution of 4K 60Hz* **

*Available for the processor with integrated graphics.
**Graphics specifications may vary depending on the CPU installed.
STORAGE 6x SATA 6Gb/s ports (from Z590 chipset)

4x M.2 slots (Key M)
M2_1 (from CPU)
Available only on 11th Gen Intel® CPU
Supports up to PCIe 4.0 x4
Supports 2242/ 2260/ 2280/ 22110 storage devices

M2_2*, M2_3** slots
Support up to PCIe 3.0 x4 and SATA 6Gb/s (from Z590 chipset, default)***
Support up to PCIe 4.0 x4 (from CPU, by BIOS selection)****
M2_2 supports 2242/ 2260/ 2280 storage devices
M2_3 supports 2242/ 2260/ 2280/ 22110 storage devices
M2_4 slot (from Z590 chipset) 3 *****
Supports up to PCIe 3.0 x4, 2242/ 2260/ 2280 storage devices
Supports Intel® Smart Response Technology for Intel Core™ processors

*SATA2 will be unavailable when installing M.2 SATA SSD in the M2_2 slot.
**SATA5 & SATA6 will be unavailable when installing M.2 SATA/ PCIe SSD in the M2_3 slot.
***Intel® Optane™ Memory Ready. Before using Intel® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website.
****PCIe 4.0 specification is available only on 11th Gen Intel® CPU.
*****PCI_E4 and M2_4 share the same bandwidth, if you want to use both of them simultaneously, the PCI_E4 will only support x1 speed and the M2_4 will only support x2 speed. But if you want to install and enable the graphics card in PCI_E4 slot, the M2_4 slot should be empty.
RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
Supports RAID 0 and RAID 1 for M.2 NVMe storage devices
USB Intel® Z590 Chipset
1x USB 3.2 Gen 2x2 20Gbps Type-C port on the back panel
2x USB 3.2 Gen 2 10Gbps ports (1 Type-A port on the back panel and 1 Type-C internal connector)
10x USB 3.2 Gen 1 5Gbps ports (8 Type-A ports on the back panel, 2 ports are available through internal USB 3.2 Gen 1 connector)
2x USB 2.0 ports on the back panel

Hub-GL850G
4x USB 2.0 ports through internal USB 2.0 connector
AUDIO Realtek® ALC4080 Codec
7.1-Channel High Definition Audio
Supports S/PDIF output
LAN 1x Intel® I225-V 2.5Gbps LAN controller
WIFI & BLUETOOTH Intel® WiFi 6E AX210
The Wireless module is pre-installed in the M.2 (Key-E) slot
Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz* (160MHz) up to 2.4Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax

Supports Bluetooth® 5.2**, FIPS, FISMA
*Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in WIN10 21H1.
**Bluetooth 5.2 will be ready in WIN10 21H1.

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数（2.4GHz / 5GHz / 6GHz帯）に対応しておりますが、2021年5月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
INTERNAL CONNECTORS 1x 24-pin ATX main power connector
2x 8-pin ATX 12V power connectors
1x 6-pin ATX PCIE power connector
6x SATA 6Gb/s connectors
4x M.2 slots (M-Key)
1x USB 3.2 Gen 2 10Gbps Type-C port
1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)
2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
6x 4-pin system fan connectors
1x Front panel audio connector
2x System panel connectors
1x Chassis Intrusion connector
1x 2-pin Thermal Sensors connector
1xTPM module connector
1x Tuning Controller connector
1x TBT connector (Supports RTD3)
LED FEATURES 1x 2-Digit Debug Code LED
4x EZ Debug LED
1x 4-pin RGB LED connector
2x 3-pin RAINBOW LED connectors
1x 3-pin JCORSAIR LED connector
BACK PANEL PORTS Clear CMOS Button
USB 2.0
USB 3.2 Gen 1 5Gbps (Type-A)
USB 3.2 Gen 1 5Gbps (Type-A)
2.5G LAN
Wi-Fi / Bluetooth
HD Audio Connectors
Flash BIOS Button
HDMI
USB 3.2 Gen 2 10Gbps (Type-A)
USB 3.2 Gen 2x2 20Gbps (Type-C)
Optical S/PDIF-Out
映像出力 HDMI 2.0b×1
※10th CPU時 HDMI 1.4
フォームファクタ 12 in. x 9.6 in. (30.5 cm x 24.4 cm)
ATX Form Factor
OS Support for Windows® 10 64-bit

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
