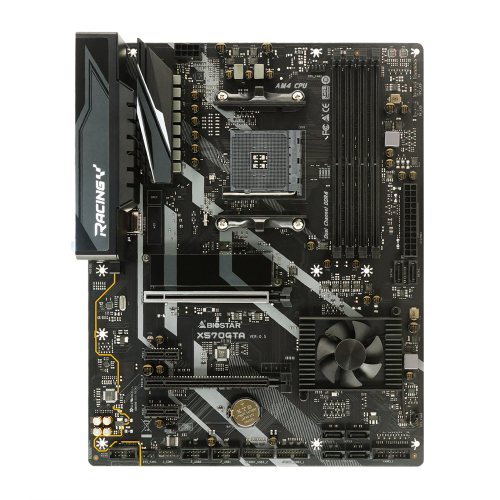

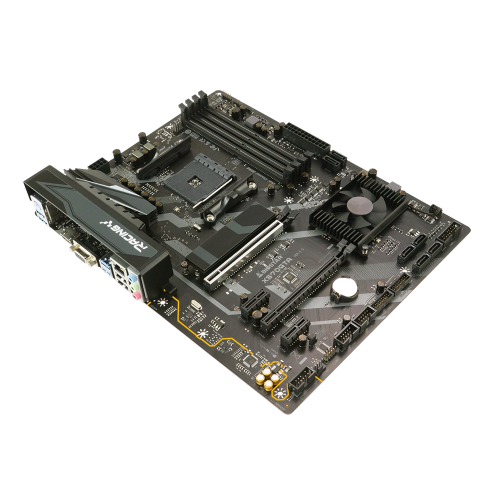

X570GTA

X570GTA

RYZEN 3000シリーズ対応 AMD X570チップセット搭載
エントリーモデルながらも充実した構成のATXマザーボード

・ゲーミング向け「RACING」シリーズモデル
・AMD X570チップセット搭載
・第3世代AMD Ryzenプロセッサー対応
・メモリースロット:DDR4-4000(OC)x4(最大128G)
・拡張スロット:PCI-E 4.0(x16)x1、PCI-E 3.0(x4/x16)x1、PCI-E 3.0(x1)x2
・ストレージ:SATA 3.0 (6Gb/s) x6、M.2 x1
・Realtek  RTL8111Hギガビットイーサネット対応
・映像出力:HDMI x1、D-SUB x1
・フォームファクター:ATX
・寸法:305 x 243 mm



「X570GTA」はゲーミング向け「RACING」シリーズのマザーボードで、AMDのチップセット「X570」を搭載しています。「X570」は、第3世代AMD RyzenプロセッサーとなるRyzen 3000シリーズに対応し、最新のPCI Express 4.0をサポートするチップセットです。

拡張スロットはPCI-E 4.0(x16)x1、PCI-E 3.0(x4/x16)x1、PCI-E 3.0(x1)x2を備えており、ストレージはSATA 3.0 (6Gb/s) x6、M.2 x1をサポート。メモリースロットはDDR4-4400(OC)x4(最大128GB)まで対応します。

映像端子はHDMI、D-SUBを各1装備し、4K出力にも対応。アナログオーディオ信号を分離する「Hi-Fiグラウンド」や、高品質のコンデンサーを採用するなど、音質にもこだわっています。また、「VIVID LED DJ」機能にて接続したLEDのカラーや発光パターンを制御可能です。

そのほか、I/Oインターフェイスを静電気から保護する「RACINGアーマー」や、落雷などのサージ電流による損傷を防ぐ「スーパーLANサージプロテクション」、エネルギー損失を低減するフェアライトチョーク、防湿性を高めたプリント基板などを採用しており、耐久性を考慮して設計されています。

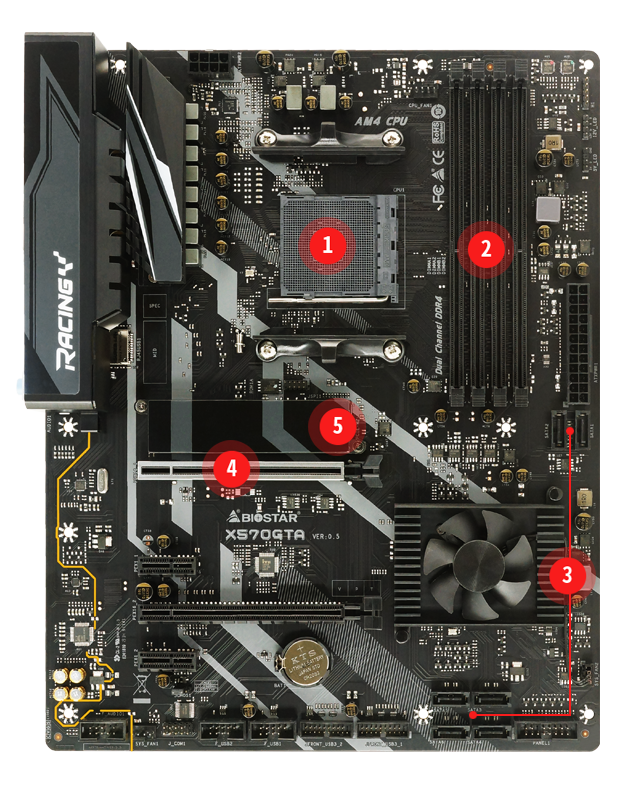

①AMD Socket AM4 CPU
②4 x DIMM DDR4-4000+(OC)
③6 x SATA3 Connectors
④1x PCI-E 4.0 X 16
⑤1 x M.2 Key M Connector

























■その他、特徴





Hi-Fiグラウンド

アナログオーディオ信号をデジタルソースから分離。
デジタルノイズを遮断し、高音質を保ちます。




Hi-Fiサウンド

BIOSTAR Hi-Fiシリーズマザーボードのサンプリングレートは192kHz / 24ビット。
アナログ接続を通じて、ホームシアターシステム、マルチチャンネルスピーカーおよびハイエンドヘッドフォンへ高品質のオーディオを提供します




Hi-Fi Cap

マザーボードには、各オーディオチャンネル回路に高品質の「非分極電解電解コンデンサ」が付属しています。カスタマイズされたオーディオコンデンサは、低ノイズ、低歪み、および広帯域幅を提供し、最高のサウンド解像度とサウンド拡張を実現します。


次のブロックが必要な場合はここを置き換えて記載します。不要な場合は削除してください



HDMI 4K/2K

HDMIケーブル接続による4K/2K解像度の出力に対応。
フルHDの最大4倍の解像度で、高精細な画像表示を可能にします。




DirectX 12

DirectX 12では、DirectXの中心となるグラフィックスAPIであるDirect3Dの次期バージョンが導入されました。
Direct3Dはこれまで以上に高速かつ効率的になるように再設計されています。
Direct3D 12はより豊かなシーン、より多くのオブジェクト、そして最新のGPUハードウェアのフル活用を可能にします。




USB 3.1 Gen 2 Type-A

USB 3.1 Gen 2は、「Super Speed +」として知られる規格で、USB 3.1 Gen 1(SuperSpeed)からデータ転送速度が5Gbpsから10Gbpsへと倍増しています。
既存のUSB3.0コネクタと、すべてのUSB 2.0デバイスとの下位互換性があります。




デュアルDDR4

DDR3と比較したDDR4の主な利点は、モジュール密度が高く、電圧要件が低く、データ転送速度が高いことです。







PCI-E 4.0

PCI-E 4.0は、新しいPCI Express I / O規格です。
16GT / sのビットレートでは、ソフトウェアおよび機械的インタフェースとの互換性を維持しながら、インターコネクトのパフォーマンス帯域幅はPCI-E 3.0の2倍になります。




PCI-E M.2 4.0

PCI-e M.2 4.0は最新のストレージインターフェイスであり、最高の帯域幅と低レイテンシを実現します。 PCI-e M.2 3.0と比較して2倍高速です。





超耐久性フェライトチョーク

フェライトチョークは、より高い電流容量、より低いエネルギー損失、そしてより良い電力安定性という利点をもたらします。





超耐久性ソリッドキャップ

超低ESR設計の最高品質のソリッドステートコンデンサ、Super Durable Solid Capsは寿命を2倍にします。





防湿プリント基板

プリント基板は、PCの使用地域や環境によって、湿度の影響を強く受けることがあります。
プリント基板は湿気より容易に酸化され、イオンマイグレーションまたはCAF(導電性陽極フィラメント)が生成されます。
防湿プリント基板は、防湿性を高めた素材で製造されています。




Iron Slot Protection

専用のIron Slot Protectionは、重いグラフィックスカードの曲がり防止およびスロットの長寿命化のためにPCI-E x16スロットを強化し、新世代のRACINGシリーズをさらに堅牢にします。





Super LAN Surge Protection

電気的安定性を強化し、落雷や電気サージによる損傷を防ぐための内蔵チップを追加することで、LANポートにさらに高度な帯電防止保護機能を提供します。
SLSP(Super LAN Surge Protection)シリーズのマザーボードは、他のボードメーカーと比較して最大4倍の保護で、既存のシステム保護規格をアップグレードします。








レーシングアーマーにはI/Oアーマーとオーディオアーマーが付属しており、I/Oインターフェースとオーディオ電子部品を静電気から保護します。








VIVID LED DJ

よりカスタマイズ性が高く、複数のRGB LED照明ゾーンを個別に制御するオプションを備えた新しいVIVID LED DJ。
ユーザーは様々なモードの色、スピード、明るさを簡単にコントロールできます。




RACING UEFI BIOS

UEFI(Unified Extensible Firmware Interface)は、革新的なインターフェースを提供するまったく新しいフレームワークです。
それは明快で使いやすいグラフィカルユーザーインターフェースです。
UEFIには、わかりやすいカラフルなアイコンが付属しているため、ユーザーは直接セットアップレイヤーにアクセスできます。




A.I FAN

A.I ファンを使用すると、ユーザーはゲーミングPCのパフォーマンスを維持しながら、涼しく保つことができます。さまざまな冷却ニーズと使用シナリオに応じて、ユーザーは速度モードを制御できます。ファンモードのカスタマイズ性を高め、さまざまな温度を自動的に検出して、ファンを定義された速度で動作させて最適な冷却性能を実現します。さらに、A.I FANは、より多くの冷却オプションのためにPWMとDCの両方の電圧ファンをサポートしています。





LED ROCK ZONE

LED ROCK ZONEには、RGB 12V LEDヘッダーとDigital 5V LEDヘッダーが付属しています。
これらは、DIY愛好家により多くのカラフルな照明オプションを提供します。
LEDの色を調整し、VIVID LED DJによってシステムの色を変更することで、あなたのパーソナルスタイルを開発する、PC改造のプロセスを楽しむことができます。




チップセット AMD X570
対応CPU Socket AM4 supports AMD® Ryzen APU / Ryzen CPU
* Please refer to www.biostar.com.tw for CPU support list
メモリー Supports Dual Channel DDR4 1866/ 2133/ 2400/ 2667
Supports Dual Channel DDR4 2933(OC)/ 3200(OC)/ 3600(OC)/ 4000+(OC)
4 x DDR4 DIMM Memory Slot, Max. Supports up to 128 GB Memory
Each DIMM supports non-ECC and ECC Un-buffered 8/ 16/ 32 GB DDR4 module
* DDR4 - 2667 only for Ryzen CPU
* Please refer to www.biostar.com.tw for Memory support list
INTEGRATED VIDEO By CPU model
Supports DX12
Supports HDCP
ストレージ 6x SATA III Connector (6Gb/s): Supports AHCI & RAID 0, 1, 10
1x M.2 (Key M) Slot :
Supports SATA III (6.0Gb/s) SSD
Supports PCI-E 4.0 x4 (64Gb/s) speed, which depends only on Ryzen 3rd Gen Matisse
LAN RTL8111H
10/ 100/ 1000 Mb/s auto negotiation, Half / Full duplex capability
CODEC ALC887
7.1 Channels, High Definition Audio
USB 8x USB 3.1 Gen1 (5Gb/s) port (4 on rear I/Os and 4 via internal headers)
6x USB 2.0 port (2 on rear I/Os and 4 via internal headers)
拡張スロット 2x PCIe 3.0 x1 Slot
1x PCIe 3.0 x16 Slot: Supports x4 mode (PEX16_2) :
Supports x4 lanes with AMD® Ryzen™ 2nd and 3rd Gen processors
1x PCIe 4.0 x16 Slot (PEX16_1)* Note :
Supports x16 (x16, x8) lanes with AMD® Ryzen™ 2nd and 3rd Gen processors
Supports x8 lanes with AMD® Ryzen™ with Radeon Vega Graphics processors
* According to different CPUs will have different speeds
* Note: PCIe 4.0 speed only for AMD® Ryzen™ 3rd Gen Matisse

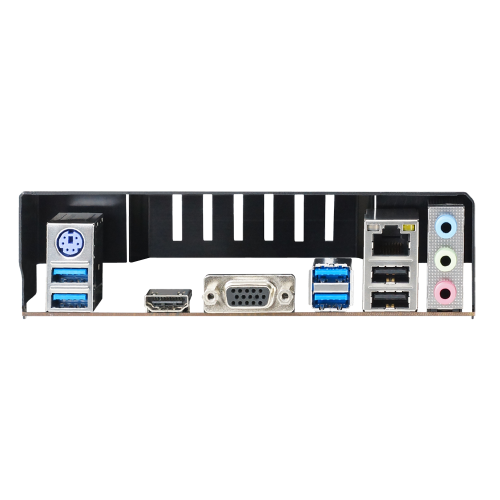

REAR I/O 1x PS/2 Keyboard Port
1x HDMI Port
1x VGA Port
1x LAN port
4x USB 3.1 Gen1 (5Gb/s) Port
2x USB 2.0 Port
3x Audio Jack
INTERNAL I/O 6x SATA III (6.0Gb/s) Connectors
2x USB 2.0 Header (each header supports 2 USB 2.0 ports)
2x USB 3.1 Gen1 (5Gb/s) Header (each header supports 2 USB 3.1 Gen1 ports)
1x 8-Pin Power Connector
1x 24-Pin Power Connector
1x CPU Fan Connector
1x System Fan Connector
1x System Fan Connector (Southbridge Heatsink Fan Header : This connector is only available for Southbridge Heatsink Fan)
1x Front Panel Header
1x Front Audio Header
1x Clear CMOS Header
1x COM Port Header
2x LED Header (12V/ 5V)
H/W MONITORING CPU / System Temperature Monitoring
CPU / System Fan Monitoring
Smart / Manual CPU Fan Control
System Voltage Monitoring
寸法 ATX Form Factor Dimension: 305mm x 243mm ( W x L )
対応OS Support Windows 10(64bit)
※Biostar reserves the right to add or remove support for any OS with or without notice
バンドルソフトウェア Racing GT EVO Utility
BullGuard
付属品 4 x SATA Cable
1 x I/O Shield
1 x DVD Driver
1 x User Manual
保証 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
