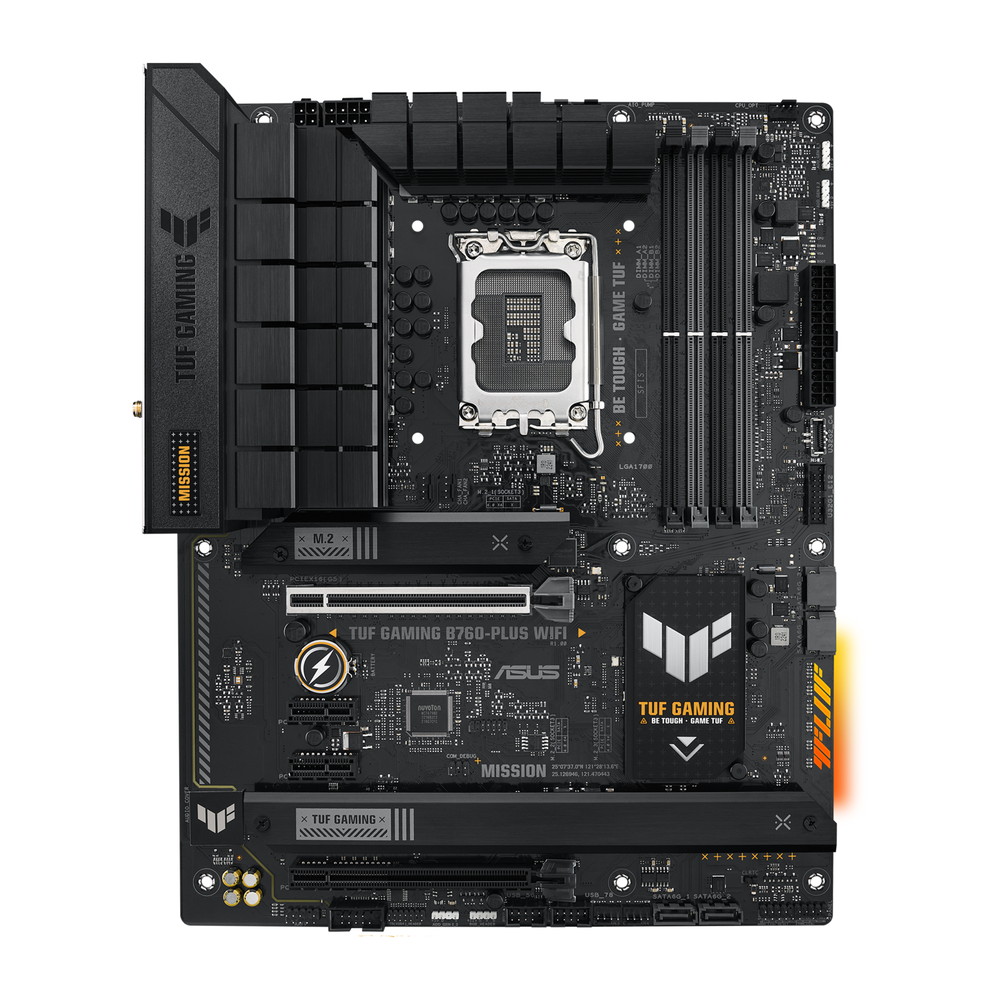

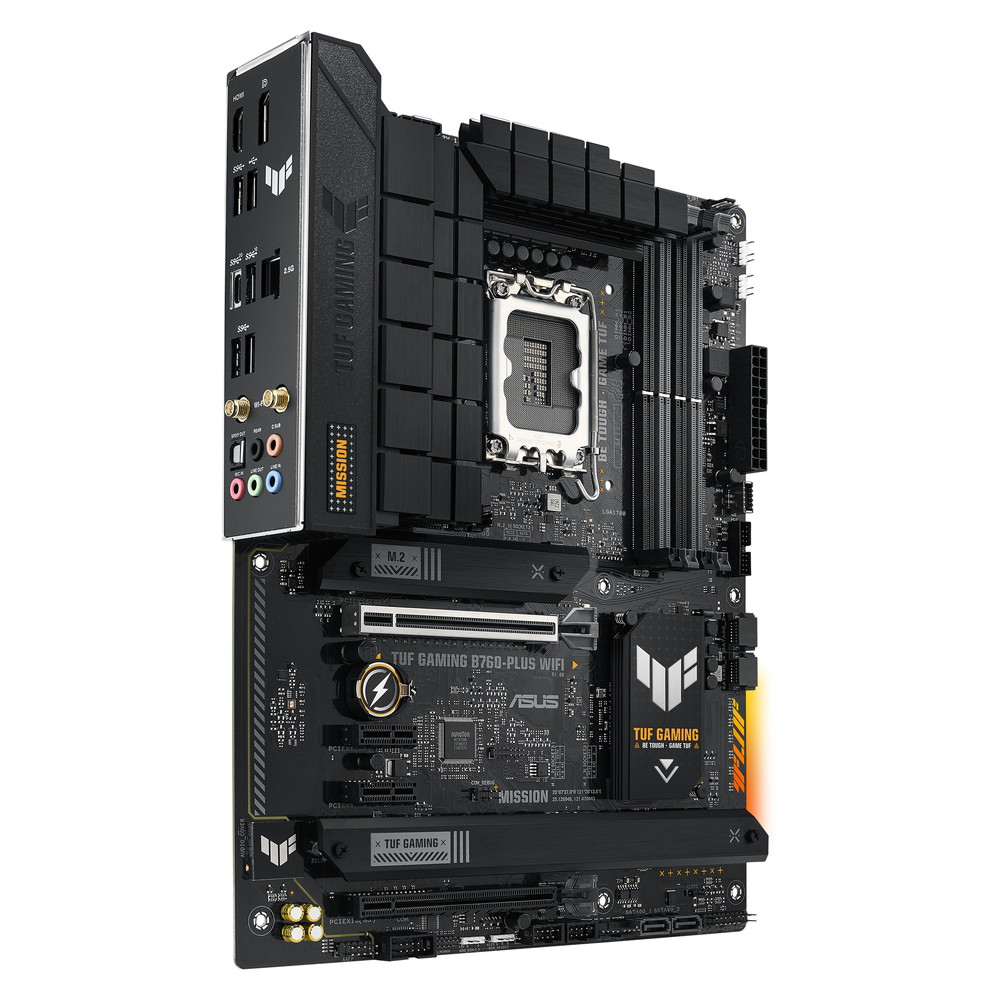

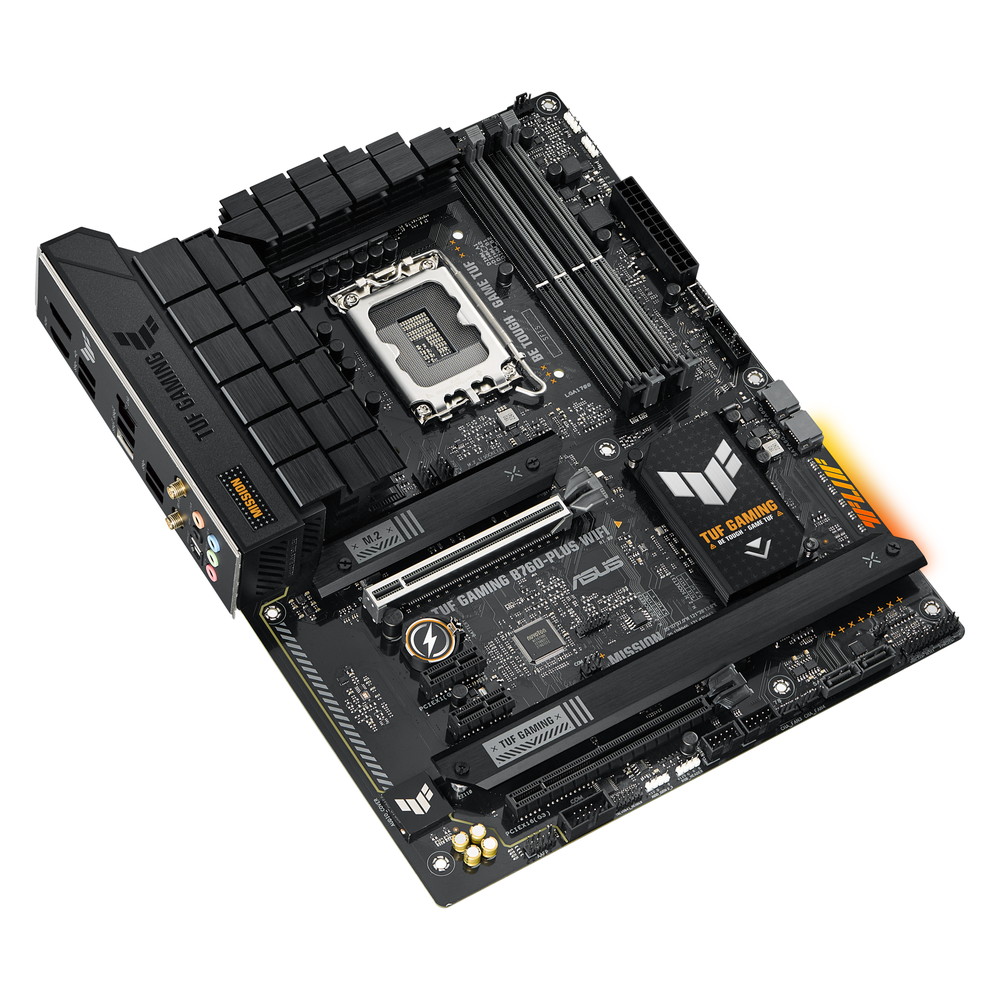

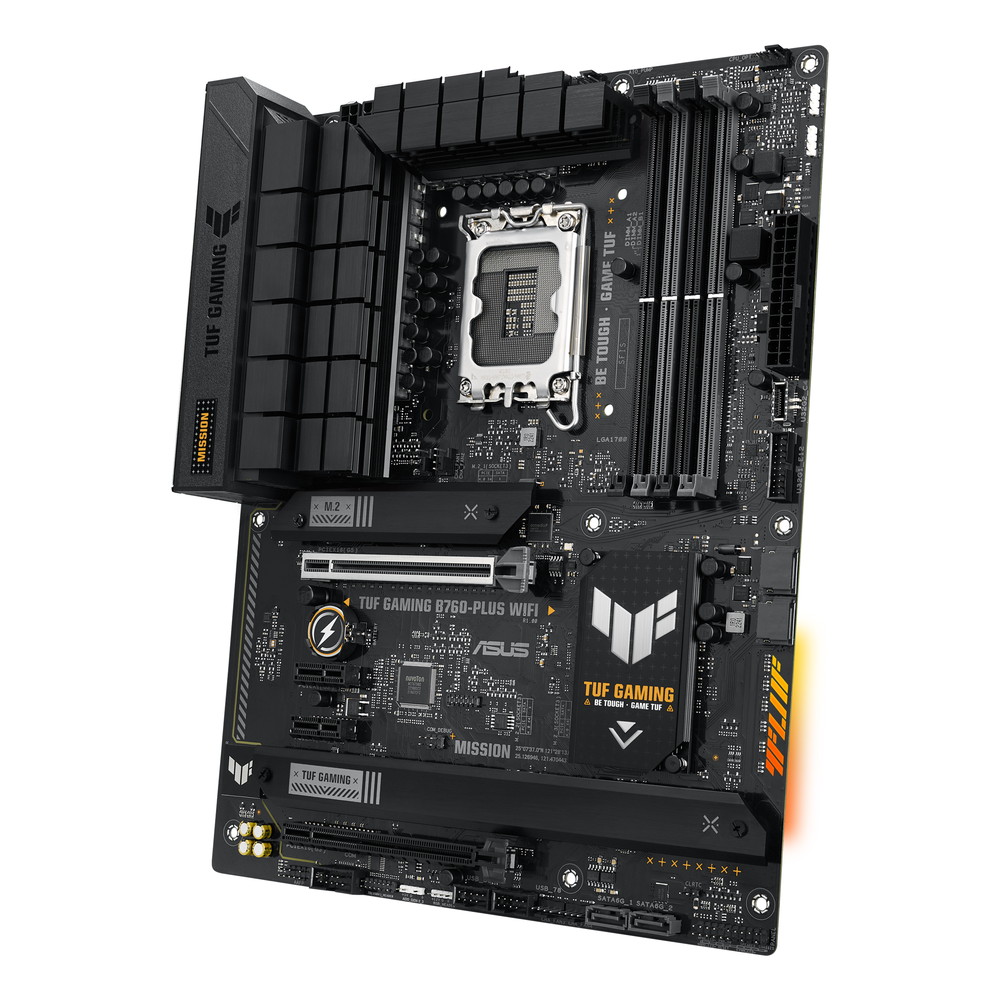

TUF GAMING B760-PLUS WIFI

TUF GAMING B760-PLUS WIFI

B760チップセット搭載「TUF Gaming」マザーボード
12+1 DrMOSパワーステージ・Wi-Fi搭載モデル

・Intel B760チップセット搭載
・「TUF Gaming」マザーボード
・DDR5-7200+(OC) × 4
・12+1 DrMOSパワーステージ
・8+4 pin ProCool電源コネクター
・拡大されたVRMヒートシンク、M.2ヒートシンクなどが強力に冷却
・Fan Xpert 4によるファン制御
・PCIe 5.0スロット
・PCIe 4.0 M.2スロット
・リアUSB 3.2 Gen2x2 Type-Cポート搭載
・Thunderbolt™ (USB4®) ヘッダー
・Wi-Fi 6 + 2.5G LAN
・HDMI 2.1 × 1、DP 1.4 × 1
・M.2 Q-Latch、Q-LED、事前取り付け済みI/Oシールド
・フォームファクター:ATX(305×244mm)

「TUF GAMING B760-PLUS WIFI」は、Intel B760チップセットを搭載した、高い耐久性が特徴の「TUF GAMING」マザーボードです。最新のDDR5メモリー対応モデルです。
12+1 DrMOSパワーステージの電源回路を搭載し、第13世代Intel Coreプロセッサーの性能を引き出します。VRMヒートシンクやM.2ヒートシンクなどを備え、冷却性能も高められています。
PCIe 5.0スロットやPCIe 4.0 M.2スロット、USB 3.2 Gen2x2 Type-Cポートなどの高速規格を搭載。さらにRealtek 2.5Gb LAN + Wi-Fi 6をサポートし、高速なネットワーク環境を構築することができます。
耐久性の高い部品や、さまざまな保護機能によって、過酷な使用環境にも耐えられるように設計されています。




電源設計

12+1 DrMOSパワーステージの電源回路を搭載し、第13世代Intel Coreプロセッサーの性能を引き出します。
PCB基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。

また、8+4 Pin ProCool電源コネクターは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築され、
低インピーダンスによりホットスポットやコネクターの故障を防ぎます。

さらに、軍用グレードのTUFチョーク、温度耐性を高め長寿命化したTUFコンデンサー、CPUへのスムーズでクリーンな電力供給を可能にする統合されたDigi+ VRM電圧レギュレーターモジュール(VRM)などが、システムの安定性と耐久性を高めています。






冷却性能

さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。

・拡大されたVRMヒートシンク
大型ヒートシンクの広い表面積がVRMやチョークを覆い、放熱効果を高めます。

・M.2 ヒートシンク
M.2スロットには専用のヒートシンクが設置されており、
M.2 SSDを最適な動作温度に保つことで、安定した動作を実現します。

また、冷却ファンの動作をArmoury CrateのFan Xpert 4ツールまたはUEFI BIOSで設定可能です。






ネットワーク

・Intel Wi-Fi 6 (802.11ax)
Intel Wi-Fi 6 モジュールは802.11ax規格と互換性があり、理論上のピーク帯域幅を2.4Gbpsまで押し上げます。


・Realtek 2.5Gb Ethernet
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。






DDR5メモリー

ASUS Enhanced Memory Profile IIは、PMIC制限のあるメモリーモジュール専用のファームウェア機能です。AEMP IIは、CPUとメモリーモジュールの能力に基づいて、キット上のメモリチップをトレーニングし、パフォーマンスを楽に解き放つことができる最適化されたクロックスピードを提示します。
柔軟なトレーニング方法により構築されたAEMP IIは、ベースライン設定以上のメモリーチューニングを容易にするだけでなく、エントリーレベルのモジュールを最大限に活用する場合でも、究極のパフォーマンスを発揮するために高速キットをプライミングする場合でも、システム動作の安定性を維持します。






ストレージ

3つのPCIe 4.0 M.2スロットは、最大1つの22110デバイスをサポートし、データ転送速度はPCIe® 4.0経由で最大64Gbpsです。






高い耐久性

・TUF GAMING Alliance
「TUF GAMING Alliance」認定パーツを使用することで、統一されたデザインのPCを組み立てることができます。

詳細はこちら>


・SafeSlot Core+ & SafeDIMM
SafeSlot Core+は、PCIeスロットに追加された強化メタルシースで、カードをしっかりと固定します。PCIe 5.0はPCIe 4.0より2倍高速であるため、ASUSはより高速なSafeSlot Core+のためにSMT製造プロセスを強化しました。さらに、ASUS SafeDIMMシースは、一部のASUSマザーボード上のメモリーモジュールをサポートし、保護するために追加されました。

・ESDガード
ESDガードは、静電気放電による損傷を防止しながら部品の寿命を延ばし、最大+/-10 kVの空気放電と+/-6 kVの接触放電に対して保護を提供します。
これは、それぞれの業界基準である+/-6 kVと+/-4 kVを大幅に上回っています。
デュアルインラインパッケージのTVSダイオードは、電圧スパイクからPCを保護します。

・TUF LANGuard

TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサーの統合により、スループットを向上し、
雷や静電気からマザーボードを保護します。

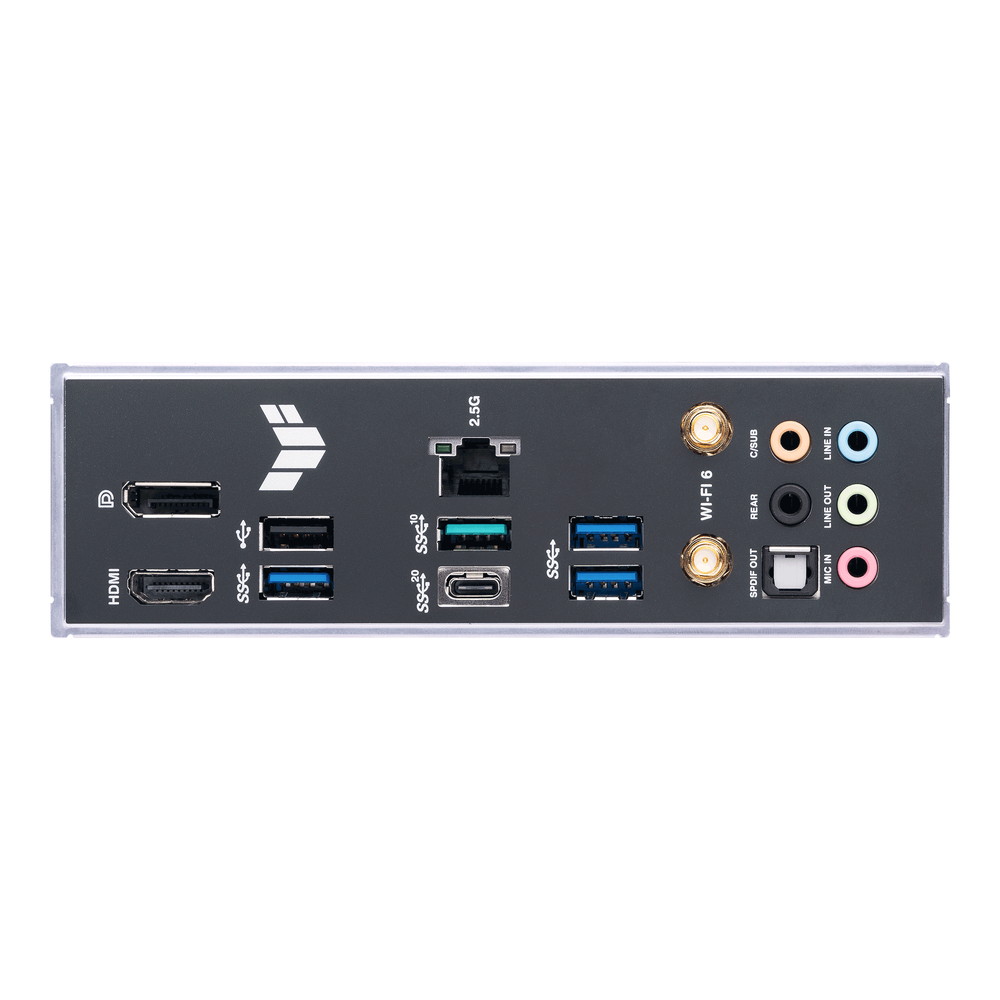

・ステンレス製バックI/Oパネル
TUF GAMINGマザーボードには、耐腐食性のあるステンレススチール製の背面I/Oパネルが酸化クロムで接合されており、従来のパネルに比べて3倍の寿命を実現しています。
この保護機能により、TUF GAMINGマザーボードは、他のブランドが24時間のテストにしか合格しなかったのに対し、72時間の塩霧テストに合格しました。






接続性

・PCIe 5.0
第12世代Intelプロセッサーは、PCIe 5.0に対応しています。
PCIe 5.0は、PCIe 4.0の2倍のデータ転送速度を提供します。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクタやPCIExpressの旧バージョンとの下位互換性も備えています。

・USB 3.2 Gen 2x2 Type-C
背面のI/Oパネルに最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2 Type-Cポートを搭載。

・フロントUSBポート
フロントパネルにUSB 3.2 Gen2 Type-Cコネクターを備えています。

・Thunderbolt 4 対応
オンボードヘッダー経由でThunderbolt 4をサポートしています。
Intel認定ASUS ThunderboltEX 4アドオンカード*を使用することで、1本のケーブルで最大40Gbpsの双方向通信を可能にします。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を搭載しており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。

* ASUS ThunderboltEX 4アドオンカードは別売りです。






双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。





ゲーミングオーディオ

・Realtek 7.1サラウンドサウンド
TUF GAMING B760マザーボード用にRealtekと密接に協力して設計されたユニークなオーディオコーデックは、ステレオライン出力で前例のない98 dBのS/N比を特徴とし、原始的なオーディオ品質を提供します。

・DTS Audio Processing
DTS Audio Processingは、ゲーミングヘッドセットやスピーカーのオーディオ体験を向上させます。
歪みを低減し、より深い低音を提供することで、ゲームや映画、音楽のサウンドを向上させます。また、オーディオ設定のカスタマイズも可能です。





ライティング

AURA Syncにより、対応する機器と一括してラィティングをコントロールすることができます。
TUF Gaming B760シリーズでは、堅牢なデザインをより引き立てるEdge lightingを採用しています。
AURA Syncでは、内蔵LEDだけでなく、オンボードのRGBヘッダーに接続できるサードパーティ製のストリップにも、
さまざまな機能をプリセットしてRGBを自由にカスタマイズできます。


・アドレサブル Gen2 RGB ヘッダー
3つのアドレス指定可能なGen2 RGBヘッダーは、Gen2 RGBデバイスの最大500個のLEDをサポートし、Aura Syncがシステム全体の照明効果を自動的に調整できるようにします。
新しいヘッダーは、既存の Aura Sync 装置との完全な後方互換性も提供します。






DIYフレンドリー

組み立てやシステムの構築が容易になる機能や付属品が備えられています。

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。

取り外し可能なキャプティブスクリュー
M.2スロット専用のネジは、M.2ヒートシンクを取り外す際に、ケース内のどこかでネジを落としたり紛失したりするリスクを軽減します。

・Q-LED
Q-LEDトラブルシューティングライトにより、ユーザーは、CPU、RAM、グラフィックカード、ストレージデバイスなどの主要コンポーネントが、
起動時に正常に機能しているかどうかをすばやく確認できます。






型番 TUF GAMING B760-PLUS WIFI
フォームファクター ATX Form Factor
(305×244mm)
チップセット Intel® B760 Chipset
対応CPUソケット Intel® Socket LGA1700
対応CPU 13th Gen Intel® Core™ & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0
対応メモリー 4 DIMM, Max. 128GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/5200/ 5000/ 4800 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support under the Support tab or visit https://www.asus.com/support/
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
拡張スロット Intel® 13th & 12th Gen Processors
PCIe 5.0 x16 slot × 1

Intel® B760 Chipset
PCIe 3.0 x16 slot (supports x4 mode)* × 1
PCIe 3.0 x1 slot* × 1

* PCIEX16(G3) shares bandwidth with PCIEX1(G3)_1 and PCIEX1(G3)_2 . When PCIEX1(G3)_1 or PCIEX1(G3)_2 runs at PCIe x1 mode, PCIEX16(G3) will only run at PCIe x2 mode.
ストレージ Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

Intel® B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

SATA 6Gb/s port × 4
* Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10.
USB Rear USB (Total 6 ports)
USB 3.2 Gen2x2 port × 1 (1 USB Type-C®)
USB 3.2 Gen2 port × 1 (1 Type-A)
USB 3.2 Gen1 port × 3 (3 Type-A)
USB 2.0 port (1 Type-A)

Front USB (Total 7 ports)
USB 3.2 Gen2 connector × 1 (supports USB Type-C®)
USB 3.2 Gen1 header × 1 (supports 2 additional USB 3.2 Gen 1 ports)
USB 2.0 header × 2 (support 4 additional USB 2.0 ports)
Thunderbolt Thunderbolt™ (USB4®) header × 1
LAN Realtek 2.5Gb Ethernet × 1
TUF LANGuard
無線機能 Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth® v5.2*
*The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications."
映像出力 DisplayPort × 1
Supports max. 4K@60Hz as specified in DisplayPort 1.4.

HDMI port × 1
Supports 4K@60Hz as specified in HDMI 2.1.
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
LED Addressable Gen 2 header × 3
Aura RGB header × 1
OS Windows® 11, Windows® 10 64-bit

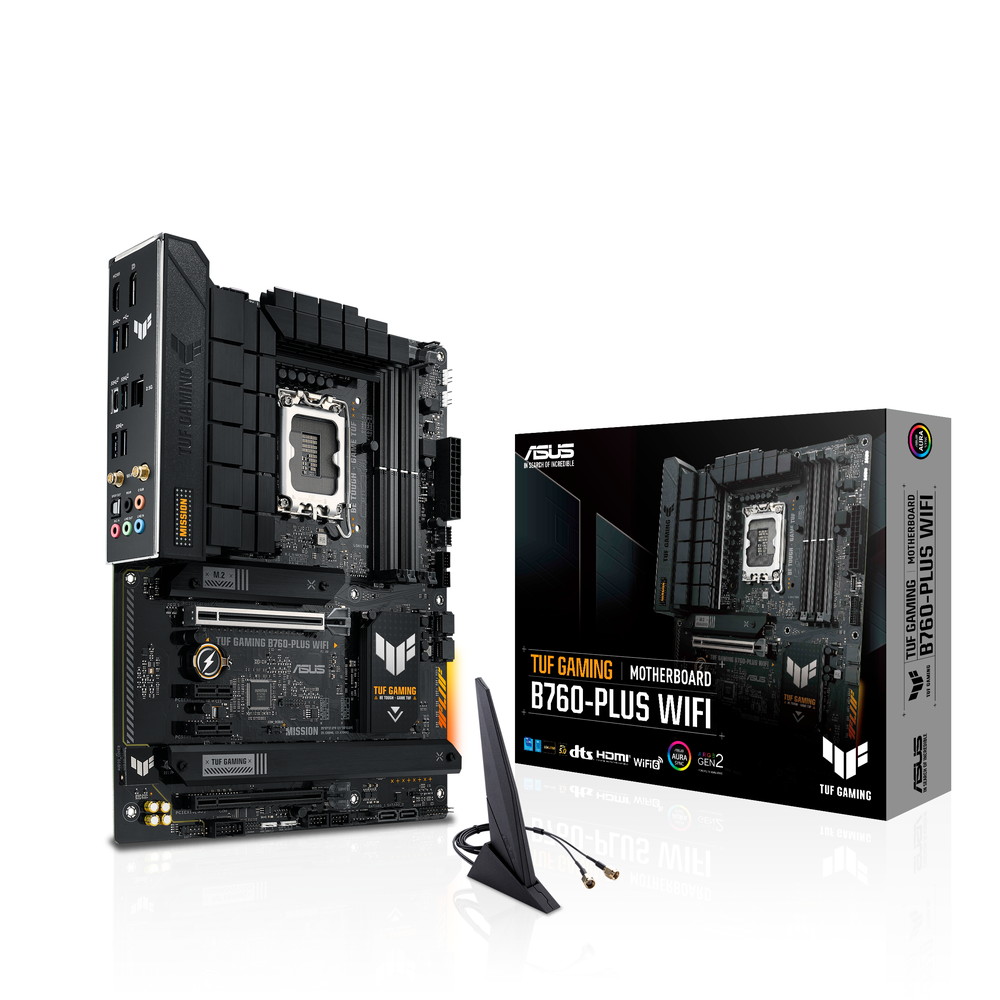

付属品 SATA 6Gb/s cable × 2
ASUS Wi-Fi moving antenna × 1
TUF Gaming sticker × 1
M.2 Rubber Package × 2
Screw package for M.2 SSD × 1
TUF Certification card × 1
User guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
