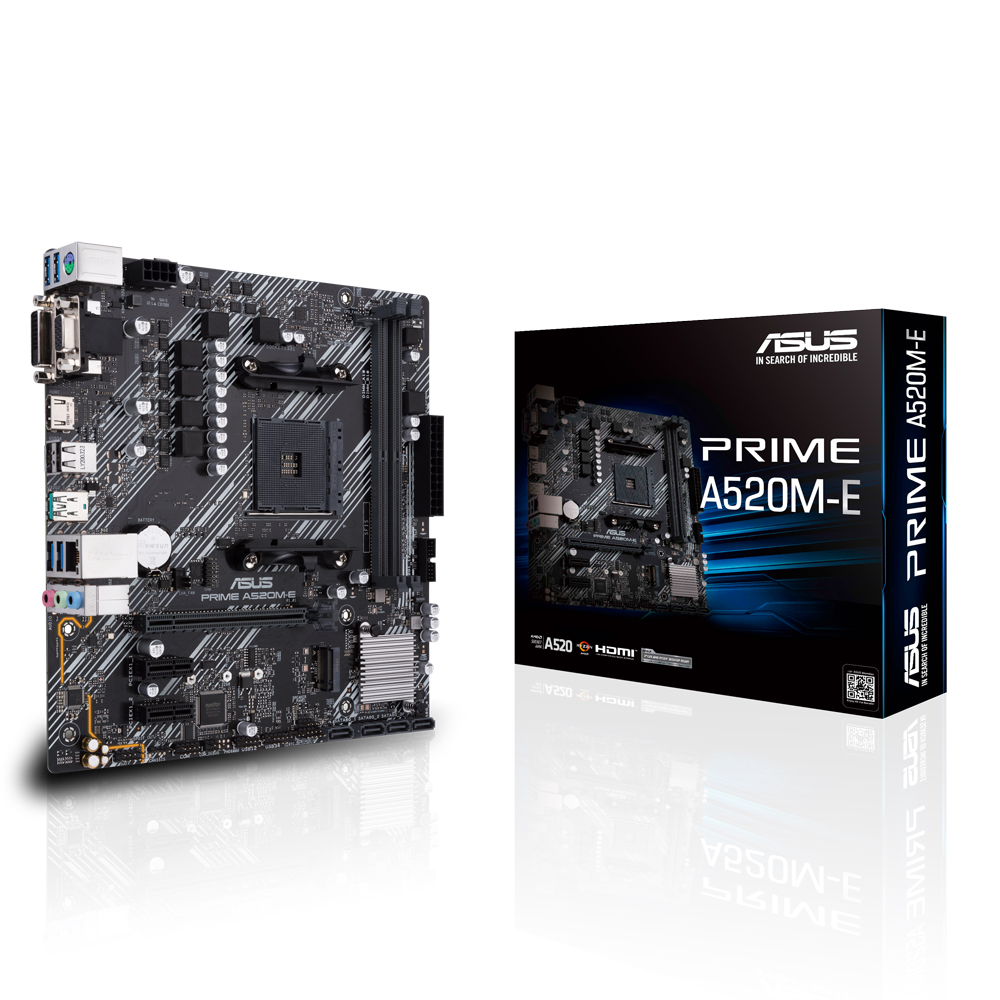

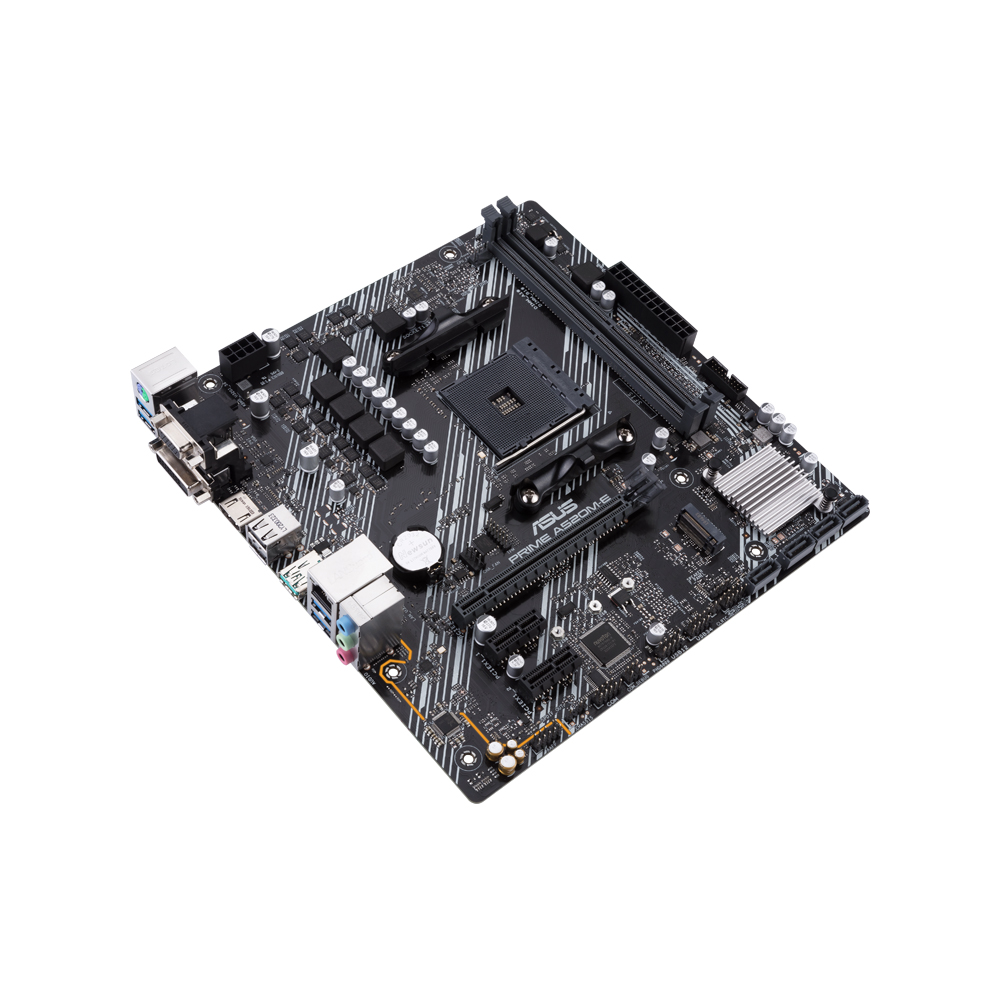

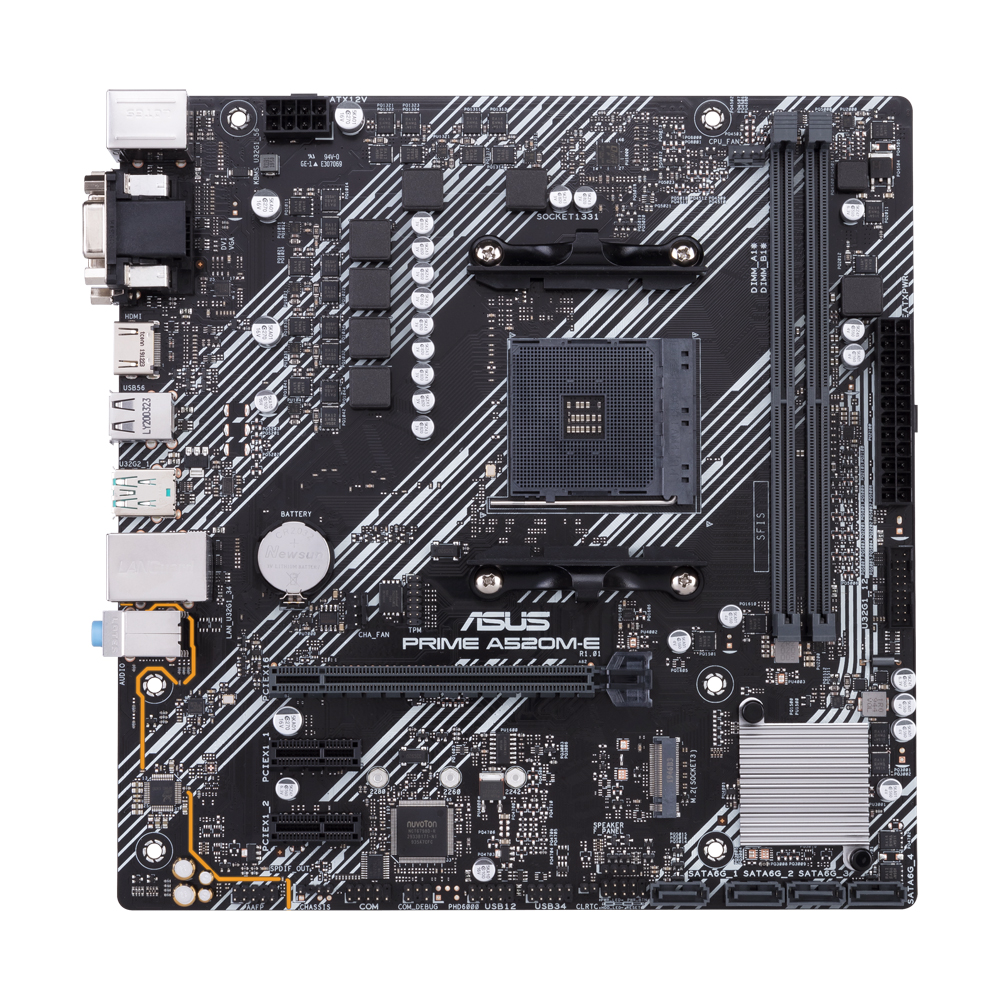

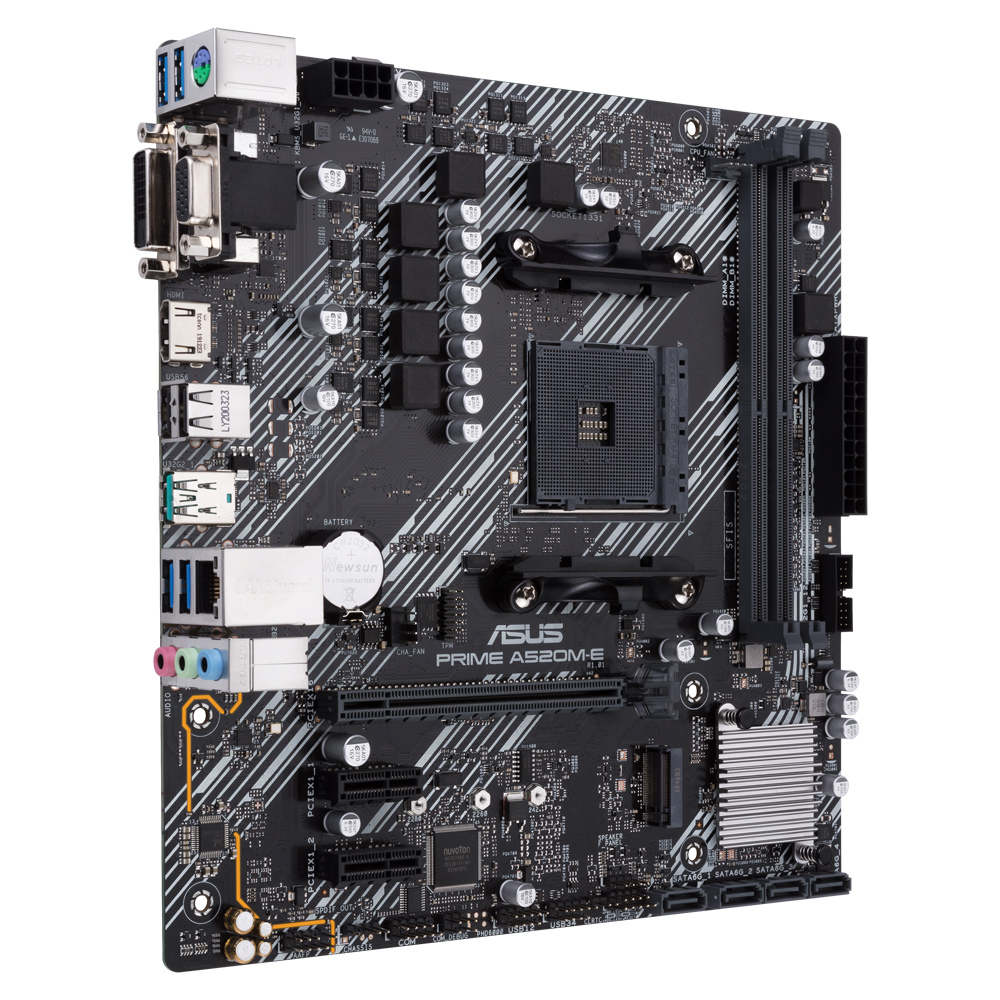

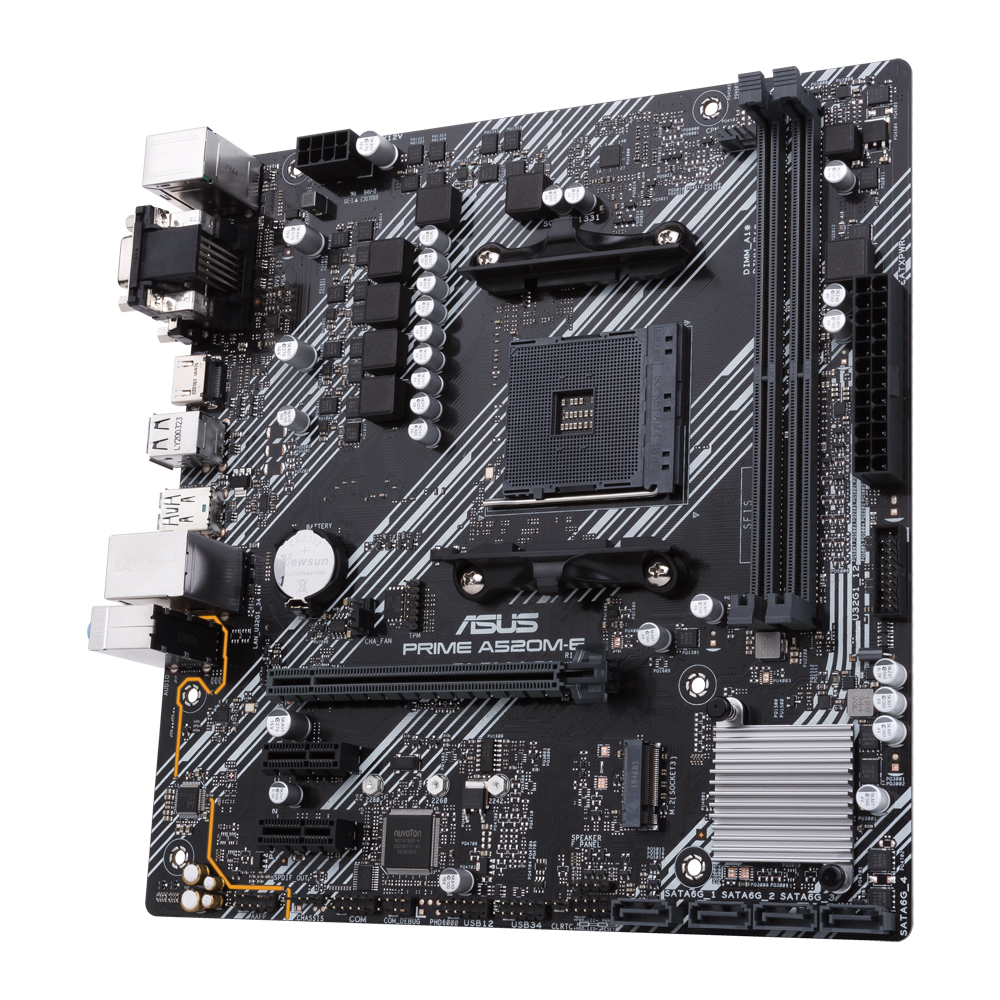

PRIME A520M-E

PRIME A520M-E

AMD A520チップセット搭載、第3世代AMD Ryzenプロセッサー対応
メモリー2スロット仕様のMicroATXマザーボード

・対応CPU:AMD 第3世代 Ryzenシリーズ プロセッサ
・対応ソケット:Socket AM4
・チップセット:AMD A520 チップセット
・対応メモリ:DDR4-4600×2 (最大64GB)
・拡張スロット:PCIe 3.0 x16×1、PCIe 3.0 x1×2
・画面出力端子 : HDMI 2.1×1、DVI-D×1、D-Sub 15ピン×1
・ストレージ機能:M.2×1、SATA 6Gb/s×4
・USB(外部/内部):USB 3.2 Gen 2×1 (1/0)、USB 3.2 Gen 1×6 (4/2)、USB 2.0×6 (2/4)
・ネットワーク機能:1000BASE-T×1
・フォームファクター:microATX(226mm×221mm)


ASUS Primeシリーズは、第3世代AMD Ryzenプラットフォームの潜在能力を最大限に引き出すために設計されています。
Prime A520シリーズマザーボードは、堅牢な電源設計、包括的な冷却ソリューション、インテリジェントなチューニングオプションを誇り、
日常的なユーザーやDIY PCビルダーに、直感的なソフトウェアとファームウェア機能を介して幅広いパフォーマンスチューニングオプションを提供します。





PCの静音化を簡単に実現するファンコントロール機能

Fan Xpertは、CPUファンとケースファンの回転速度を温度に応じて細かく制御できるファンコントロール機能です。Windows用のソフトを使うことで、CPUの温度が設定温度を超えたらファンの回転数を上げるといった設定や、CPUの温度に応じて段階的にファンの回転数を変更するといった設定を簡単に行うことが可能です。



デジタル電源回路の「DIGI+ VRM」を搭載

ASUSオリジナルの「DIGI+ VRM」デジタル電源回路を、マザーボードの心臓部とも言えるCPU部分の電源回路に搭載されています。DIGI+ VRMは応答性に優れており、負荷によって激しく変動するCPUの要求電力に対して、低遅延でより正確な電力供給を行うことができます。



ASUS管理ソフト「Armory Crate」対応

Armory Crateは、サポートされている製品を集中管理するために設計された新しいユーティリティソフトウェアです。単一の直感的なインターフェースからASUS製品のキーボードやマウスの設定をすることもできます。さらに、Armoury Crateは専用の製品登録機能やニュースエリアも備えており、ASUSコミュニティの最新情報を入手する助けとなります。
対応CPU AMD AM4 Socket for 3rd Gen AMD Ryzen™ and 3rd Gen AMD Ryzen™ with Radeon™ Graphics Processors Processors *
* Refer to www.asus.com for CPU support list
搭載チップセット AMD A520
メインメモリ 2 x DIMM, Max. 64GB, DDR4 4600(O.C)/4400(O.C)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory *
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* The maximum memory frequency supported varies by processor.
グラフィックス機能 1 x D-Sub
1 x DVI-D
1 x HDMI 2.1(4K@60HZ)
拡張スロット 3rd Gen AMD Ryzen™ and 3rd Gen AMD Ryzen™ with Radeon™ Graphics Processors
1 x PCIe 3.0 x16 (x16 mode)
AMD A520 Chipset
2 x PCIe 3.0 x1
ストレージ機能 Total supports 1 x M.2 slot(s) and 4 x SATA 6Gb/s ports
3rd Gen AMD Ryzen™ and 3rd Gen AMD Ryzen™ with Radeon™ Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD A520 Chipset :
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN機能 Realtek RTL8111H 1Gb Ethernet
ASUS LANGuard
オーディオ機能 Realtek ALC887 7.1 Surround Sound High Definition Audio CODEC *
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking, up to 24-Bit/192kHz playback
Audio Feature :
- LED-illuminated design
- Audio Shielding
- Dedicated audio PCB layers
- Premium Japanese audio capacitors
* Choose the chassis with HD audio module in front panel to support 8-channel audio output.
USB機能 Rear USB Port ( Total 7 )
1 x USB 3.2 Gen 2 port(s)
4 x USB 3.2 Gen 1 port(s)(4 x Type-A)
2 x USB 2.0 port(s)(2 x Type-A)
Front USB Port ( Total 6 )
2 x USB 3.2 Gen 1 port(s)(2 x Type-A)
4 x USB 2.0 port(s)(4 x Type-A)
Software Features ASUS Exclusive Software
Armoury Crate
AI Suite 3
- Performance and Power Saving Utility
TurboV EVO
EPU
Digi+ VRM
Fan Xpert
- EZ update
ASUS CPU-Z
AI Charger
DAEMON Tools
Norton Anti-virus software (Free Trial for 60 days)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Special Features ASUS 5X PROTECTION III
- ASUS DIGI+ VRM
- ASUS LANGuard
- ASUS Overvoltage Protection
- ASUS SafeSlot Core
- ASUS Stainless-Steel Back I/O
ASUS Q-Design
- ASUS Q-DIMM
- ASUS Q-Slot
ASUS Thermal Solution
- Aluminum heatsink design
ASUS Lighting Control

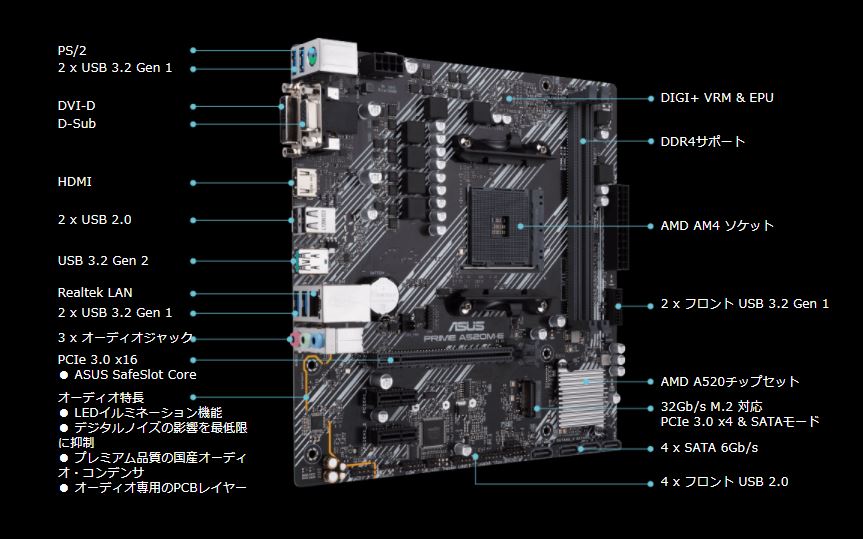

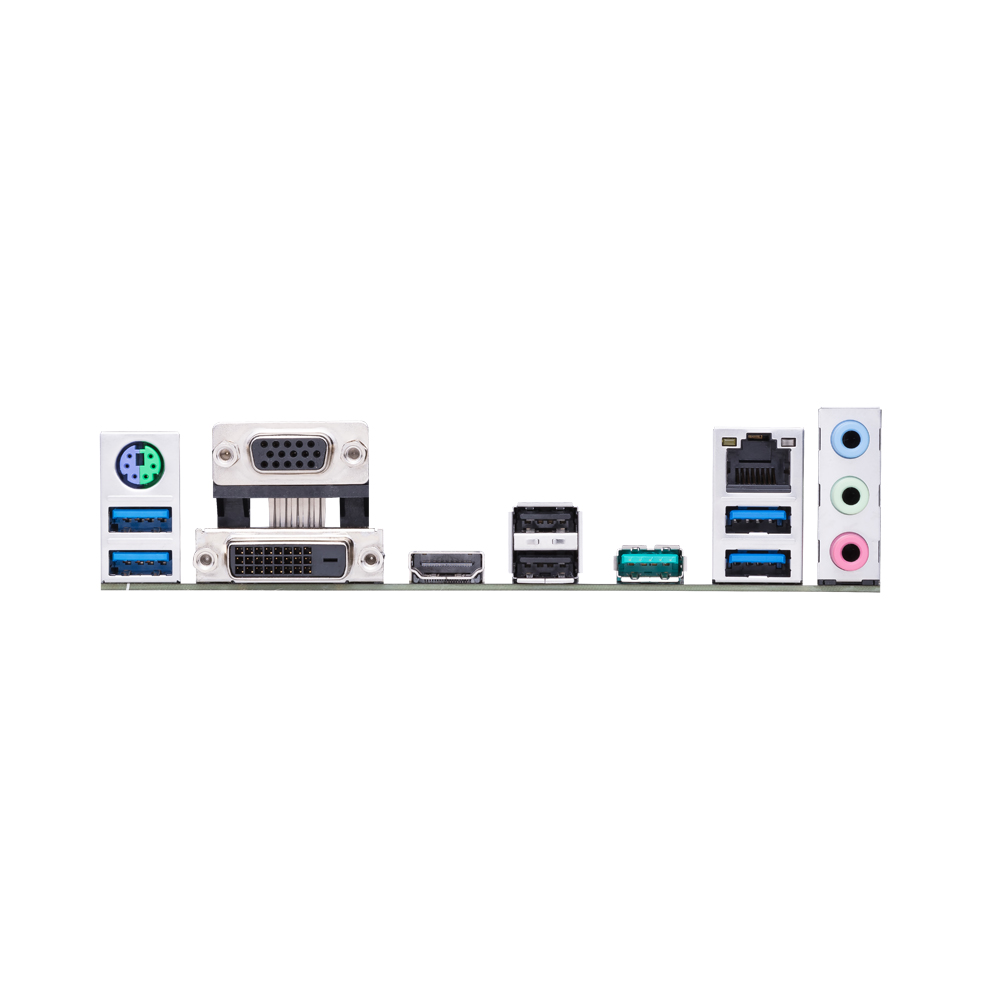

背面インターフェース 1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
1 x USB 3.2 Gen 2 (teal blue) (1 x Type-A)
4 x USB 3.2 Gen 1 (blue) Type-A
2 x USB 2.0
3 x Audio jack(s)
基板上インターフェース 1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x SPI TPM header
4 x SATA 6Gb/s connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin EATX 12V Power connectors
1 x Front panel audio connector(s) (AAFP)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x COM port header
1 x Speaker connector
主な付属品 User's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x Supporting DVD
1 x M.2 SSD screw package(s)
BIOS機能 256 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) mATX Form Factor
8.9 inch x 8.7 inch ( 22.6 cm x 22.1 cm )

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
