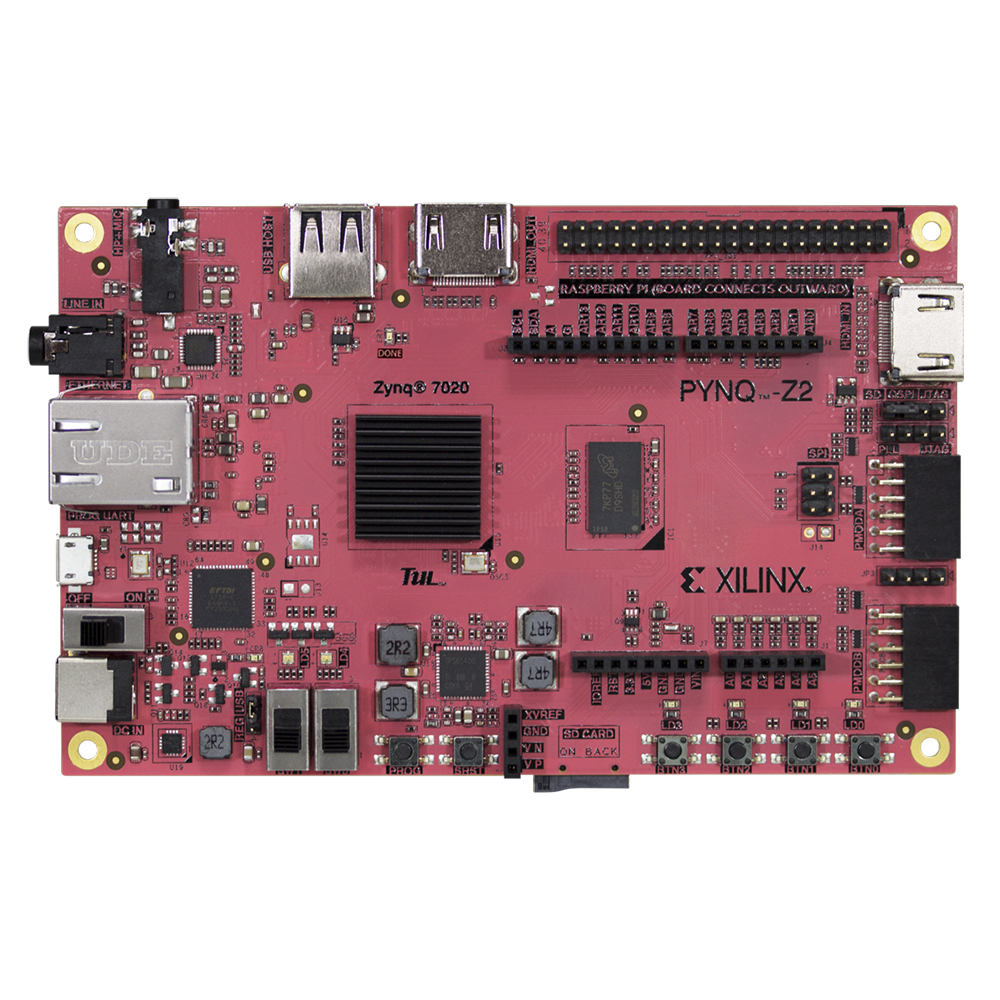

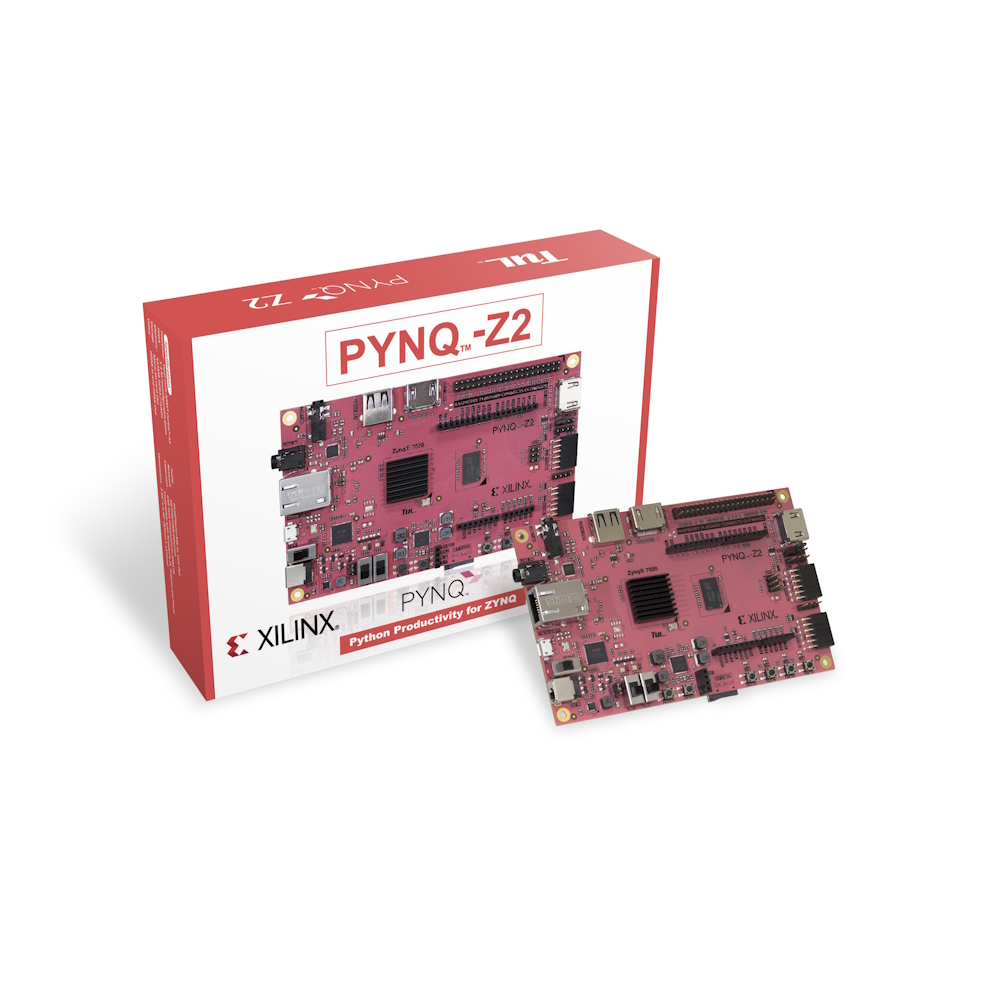

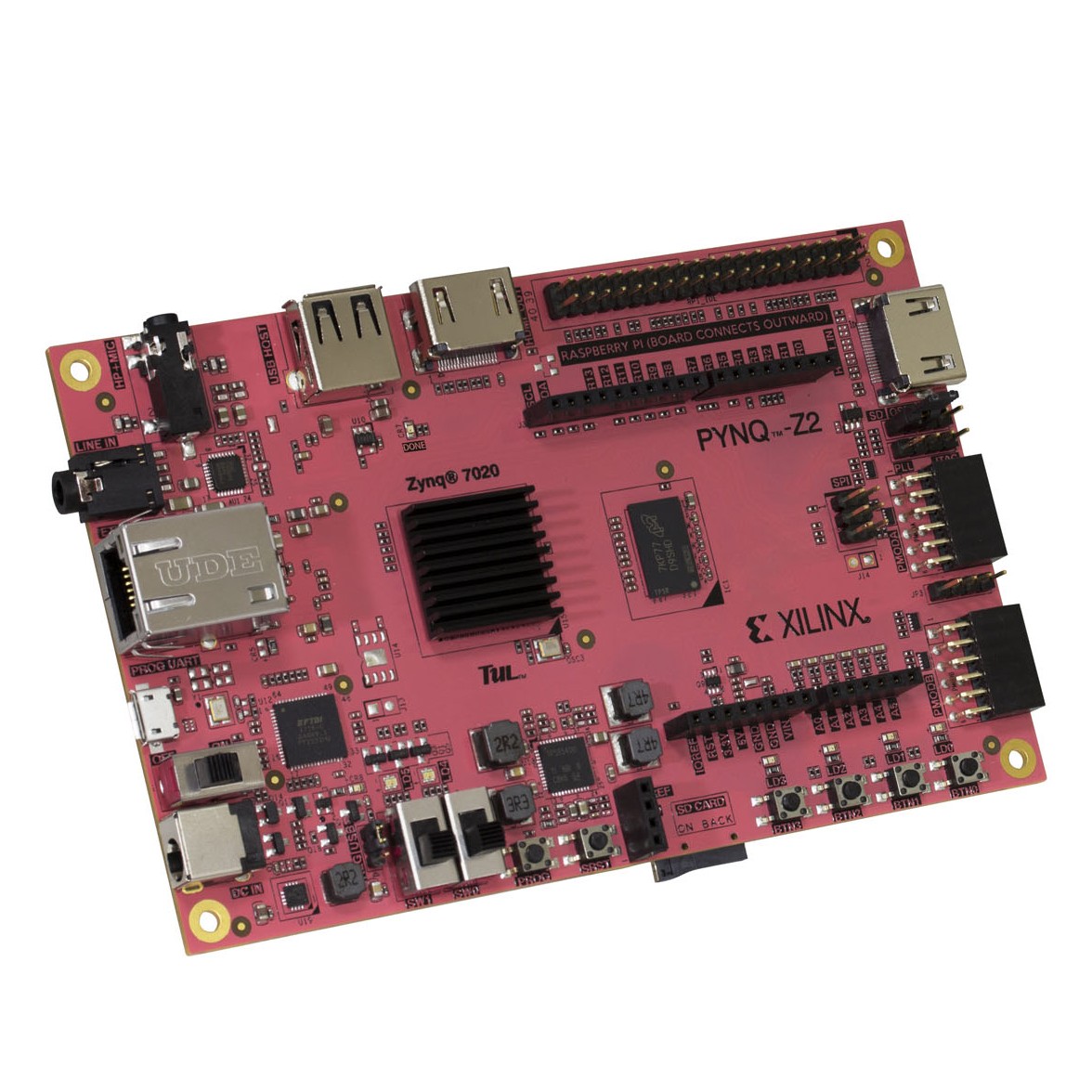

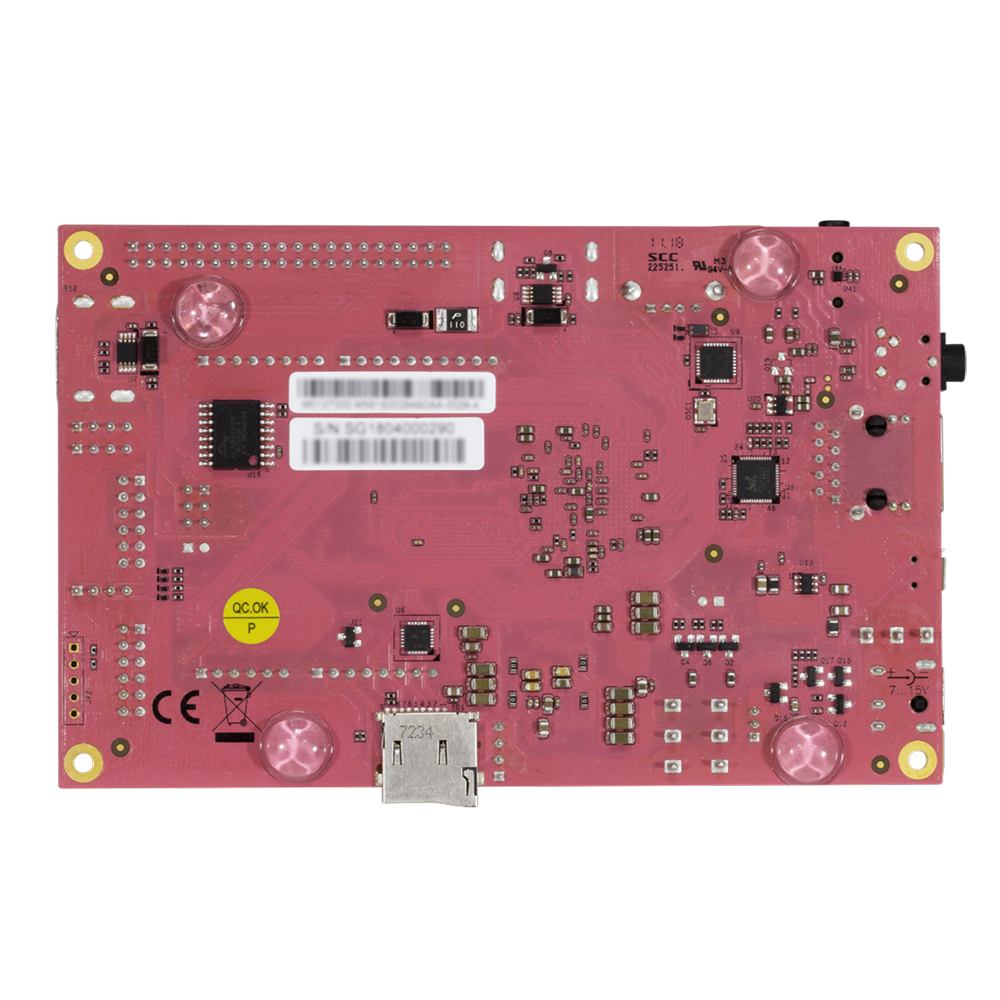

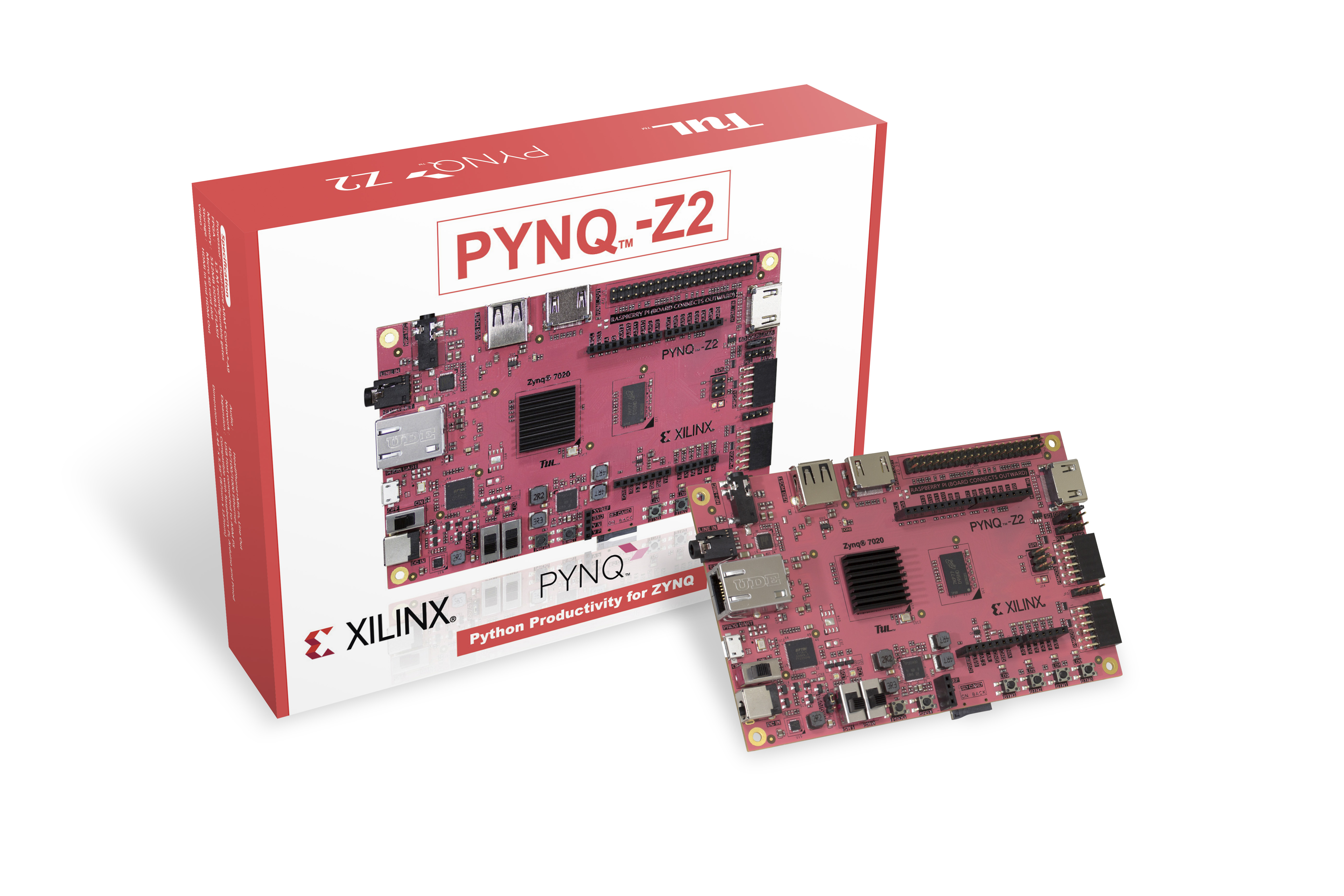

TUL PYNQ-Z2

TUL PYNQ-Z2

Zynq-7000 SoC搭載
FPGA評価・開発用ボード

・SoC：AMD Zynq-7000 (XC7Z020)
・CPU：650MHz デュアルコア ARM Cortex-A9
・プログラマブルロジック: 85K ロジックセル（Artix-7相当）
・RAM: 512MB DDR3
・ストレージ：128Mbit (16MB) Quad-SPI フラッシュ、MicroSDカードスロット
・映像：HDMI入力 ×1、HDMI出力×1
・音声：I2Sオーディオ（24bit DAC搭載、3.5mm TRRS jack付き）、3.5mmのライン入力
・通信・接続：10/100/1G イーサネット、USB OTG 2.0、USB-UART、USB-JTAG


型番：TUL PYNQ-Z2

JAN：4713436170785

発売日：2026年10月9日

メーカー製品ページ


TUL PYNQ-Z2は、AMD（旧Xilinx）のZynq-7000 SoCを搭載した評価・開発用ボードです。オープンソースのフレームワーク「PYNQ」に対応しており、PythonやJupyter Notebookを活用することで、FPGAの高速処理能力とCPUの柔軟性を組み合わせて効率的に開発を行えます。



プロセッサー

SoC：AMD Zynq-7000 (XC7Z020)
CPU：650MHz デュアルコア ARM Cortex-A9
プログラマブルロジック: 85K ロジックセル（Artix-7相当）


メモリー＆ストレージ

RAM: 512MB DDR3
ストレージ：128Mbit (16MB) Quad-SPI フラッシュ、MicroSDカードスロット


豊富な入出力インターフェイス

映像：HDMI入力 ×1、HDMI出力×1
音声：I2Sオーディオ（24bit DAC搭載、3.5mm TRRS jack付き）、3.5mmのライン入力
通信・接続：10/100/1G イーサネット、USB OTG 2.0、USB-UART、USB-JTAG


高度な拡張性

・Pmod ポート×2
FPGAの入出力ピンは合計16個（うち8個はRaspberry Piコネクタと共有）
・Arduino シールドコネクタ×1
合計24個のFPGA入出力
XADCへの6つのシングルエンド0～3.3Vアナログ入力
・Raspberry Pi コネクター×1
FPGAの入出力ピン総数：28個（うち8個はPmod Aポートと共有）


オンボード操作・表示

プッシュボタン×4、スライドスイッチ×2
単色LED×4、RGB LED×2



PYNQ-Z2 Setup Guide：https://pynq.readthedocs.io/en/v2.3/getting_started/pynq_z2_setup.html

Download Center：https://www.sparkle-embedded.com.tw/en/download




型番 TUL PYNQ-Z2
JAN 4713436170785
カラー Pink
カテゴリー FPGA評価ボード
プロセッサー Dual-Core ARM Cortex-A9
FPGA 1.3M reconfigurable gates
メモリー 512MB DDR3 / 128Mbit FLASH
ストレージ Micro SD card slot
映像 HDMI In / HDMI Out
オーディオ HP+Mic, Line in, ADAU1761 AUDIO codec
ネットワーク 10/100/1000 Ethernet
拡張 USB Host connected to ARM PS
Interfaces GPIO Arduino Shield connector, Raspberry Pi connector,
2 Pmod ports
Other I/O 6 User LEDs, 4 Push-buttons, 2 Slide Switches
製品寸法 87×140mm
製品重量 91g
保証 1年

PYNQ-Z2 Setup Guide：https://pynq.readthedocs.io/en/v2.3/getting_started/pynq_z2_setup.html

Download Center：https://www.sparkle-embedded.com.tw/en/download


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
