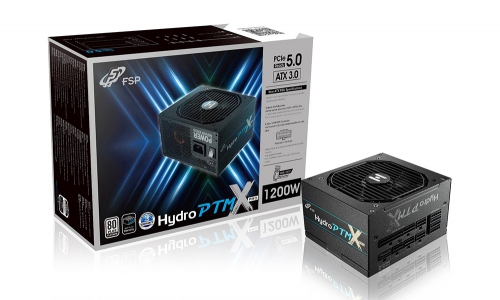

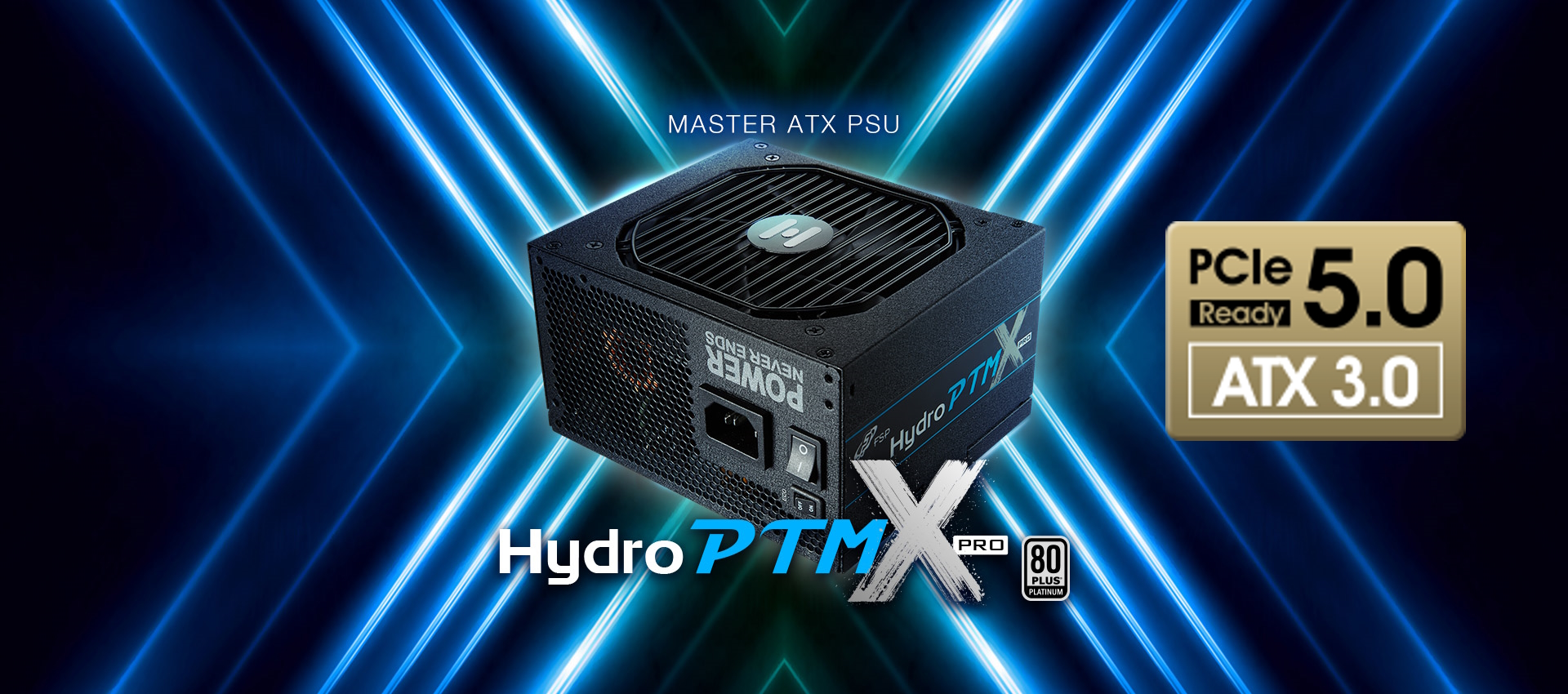

Hydro PTM X PRO ATX3.0(PCIe5.0) 1200W

Hydro PTM X PRO ATX3.0(PCIe5.0) 1200W

ATX V3.0準拠、12VHPWRコネクタ搭載・Off-Wetテクノロジー採用
80PLUS PLATINUM認証取得・奥行130mmのフルモジュラー式電源ユニット

・ATX V3.0に準拠、12VHPWRコネクタ搭載
  ※12VHPWRの最大電力供給は600W
・80PLUS PLATINUM認証を取得
・奥行130mmのコンパクト設計
・静音性、耐久性の高い120mm流体軸受けファン
・ECOセミファンレススイッチ搭載
・高温多湿な環境に対応する「Off-Wetテクノロジー」
・ハーフブリッジ型LLC方式DC-DCコンバーター設計
・日本メーカー製電解コンデンサ採用
・OCP、OVP、SCP、OPP、OTP保護回路搭載
・フルモジュラー式・フラットケーブル仕様
・側面に貼り替え可能なステッカー付属
・製品保証10年

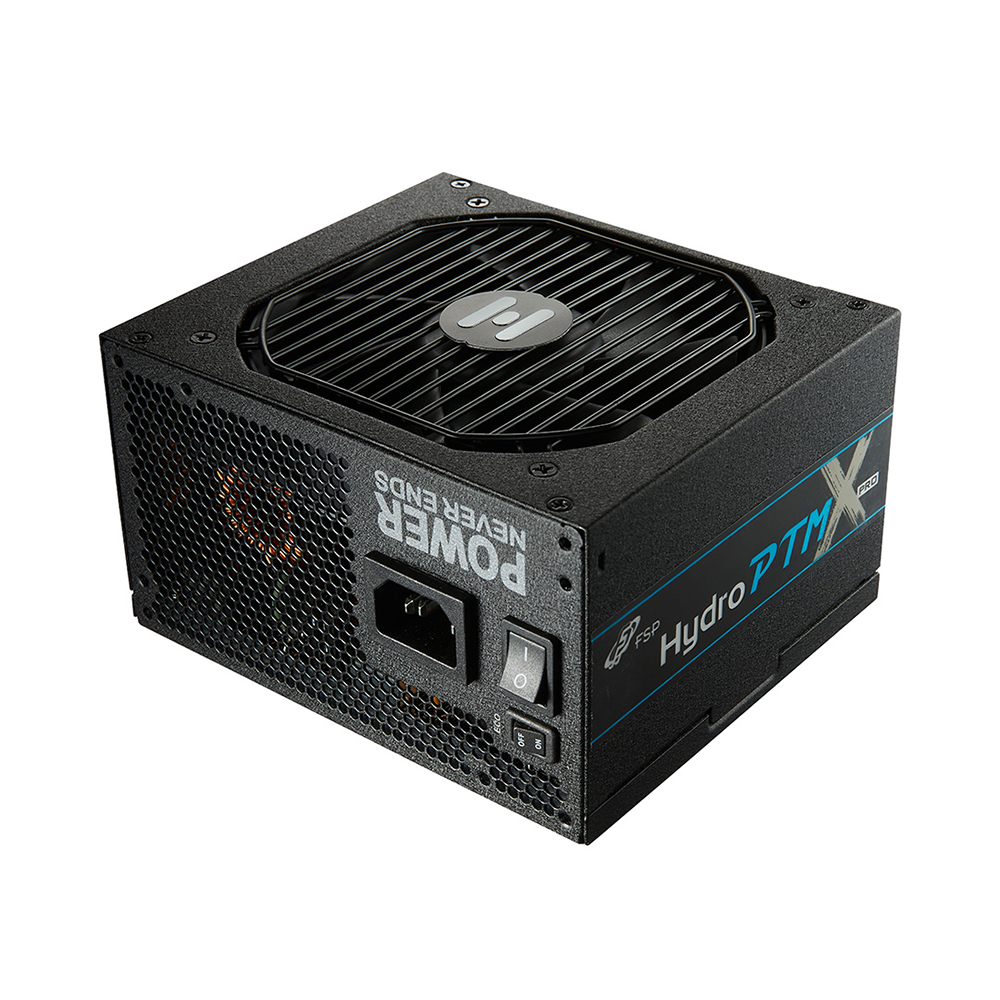

「Hydro PTM X PRO ATX3.0(PCIe5.0) 1200W」は、LLC方式DC-DCコンバーターを採用することで、高い変換効率と安定した動作を実現した、80PLUS PLATINUM認証の電源ユニットです。高出力でありながら、奥行130mm(幅150mm、高さ86mm)のコンパクト設計も大きな特徴です。

耐久性の高い120mm流体軸受ファンと、低負荷時にはファンを自動で停止するセミファンレススイッチ搭載しており、静音かつ効率的な運用が可能です。また、高湿度の環境にも対応する独自機能「Off-Wetテクノロジー」を採用しています。




ATX V3.0に準拠、12VHPWRコネクタ搭載

旧世代よりも電力を必要とする最新世代の構成にも対応できる、最新のATX V3.0に準拠した設計となっており、次世代GPU向けのPCI-e 12+4 Pin コネクタを搭載しています。

※12VHPWRの最大電力供給は600W





80PLUS PLATINUM 認証

電源の省エネ性能や安定性の指標となっている「80PLUS プログラム」において、80PLUS PLATINUM認証を取得しています。

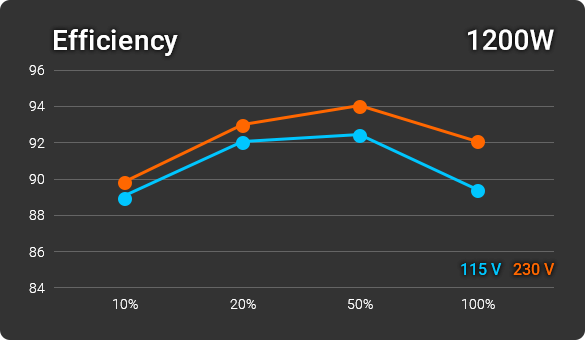

20%から50%の負荷環境下において最高92%の効率性を発揮し、奥行130mmのコンパクト設計でありながら、パワフルな電力供給を実現します。

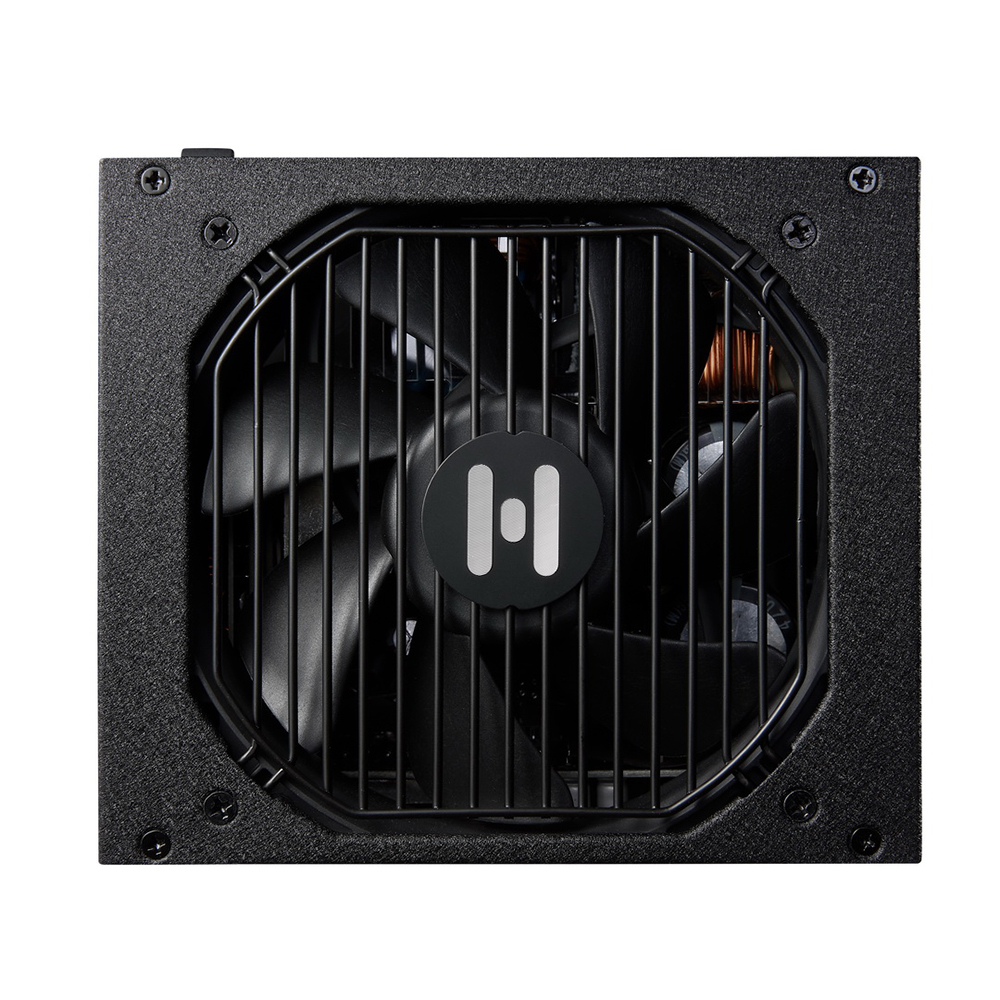

120mm FDBファン搭載

高性能流体軸受け(FDB)ファンは、ファンの軸内部にオイルなどの液体を注入することで、回転する際の振動を極力避け、衝撃吸収効果を利用した設計がされています。
ボールベアリングファンよりも動作音と熱が少なく、軸受面の潤滑が摩擦や振動を大幅に低減することで、ファンの消費電力を低下することができ、省エネに繋がります。
回転効率が良く、静かな回転、頑丈な構造といった信頼性の高い技術がファンの寿命を大幅に延ばします。

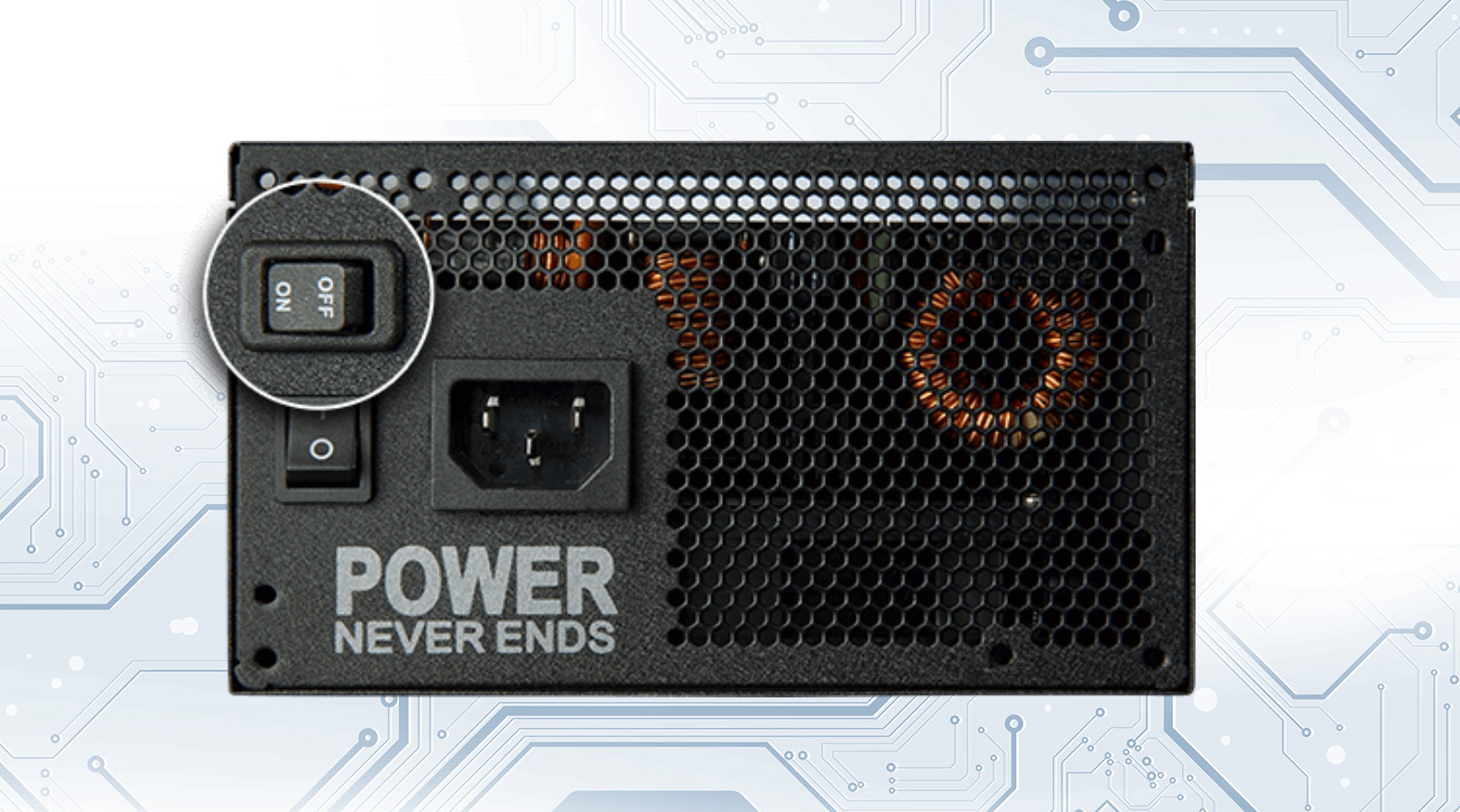

ECOセミファンレススイッチ搭載

電源負荷が30%以下のときにファンの回転を自動で停止するECOセミファンレス機能を搭載(スイッチでON/OFFが可能)。
これにより、軽度な作業時であれば、電源ユニットはノイズを発しなくなります。
電源負荷が30%を超えると、120mm流体軸受ファンが自動的に回転し、システムの状態に応じて最適な冷却が行なわれます。

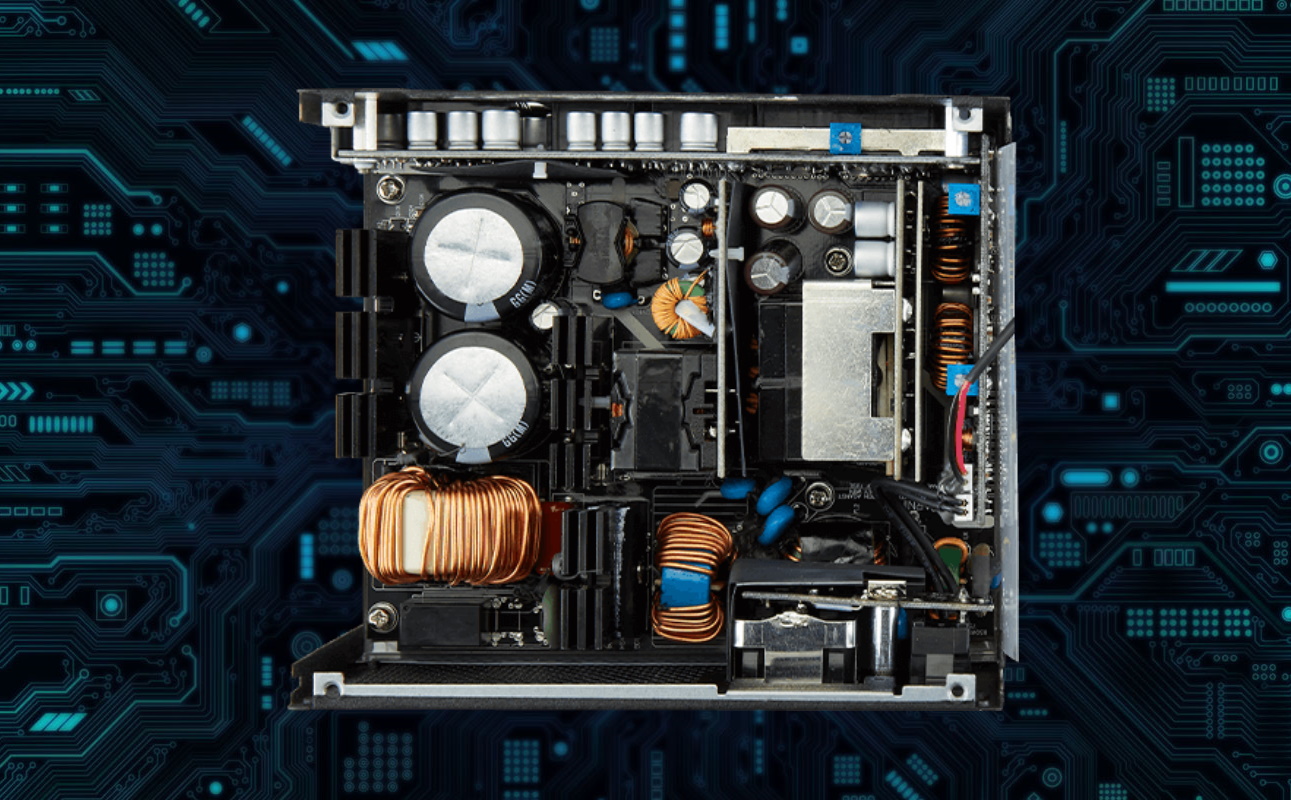

独自機能「Off-Wetテクノロジー」

基盤に専用のコンフォーマルコーティングを施す、「Off-Wetテクノロジー」を採用。
高温多湿な環境下でも対応する、高耐久な電源ユニットに仕上がっています。

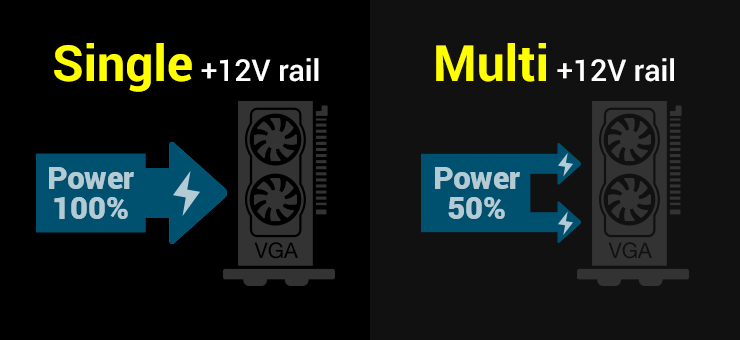

パワフルな+12Vシングルレーン設計

大容量の電力を必要とするハイエンドグラフィックカードへ確実に電力を供給し、また、過負荷状態になるのを防ぐため、+12Vシングルレーン設計を採用しています。

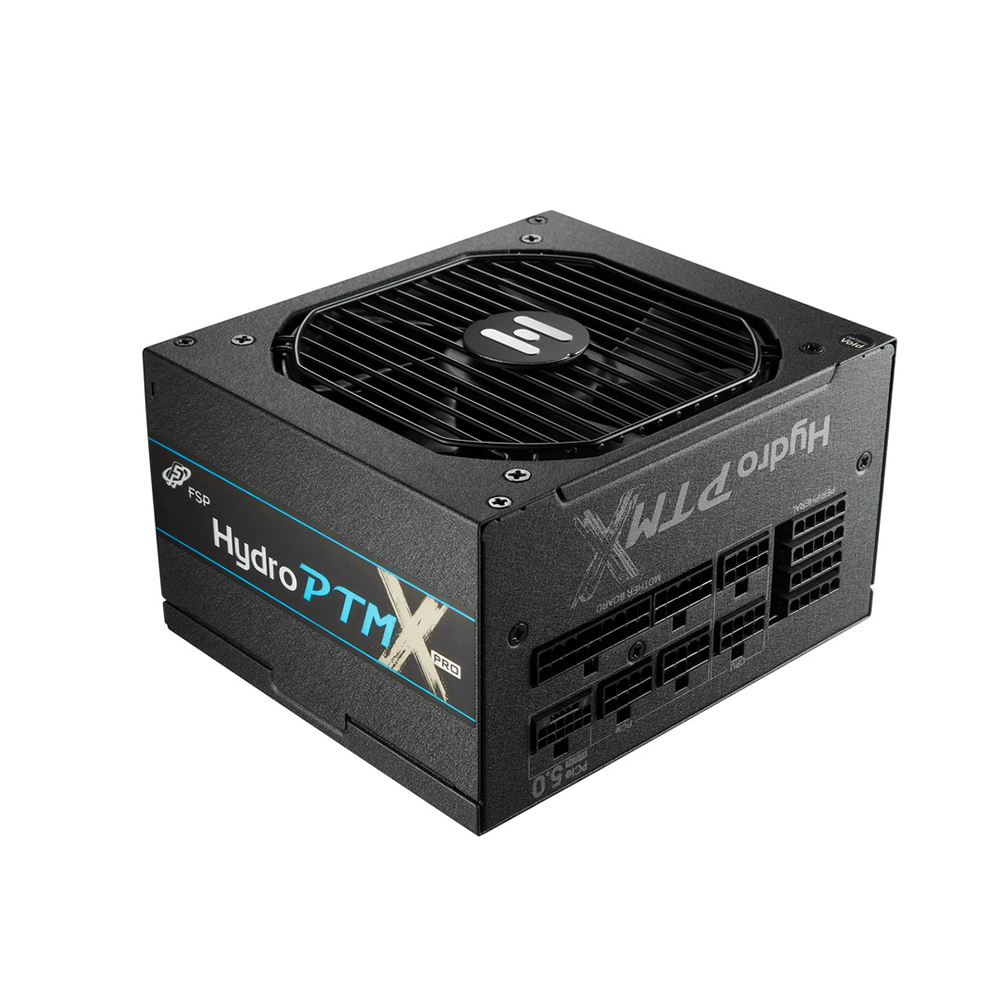

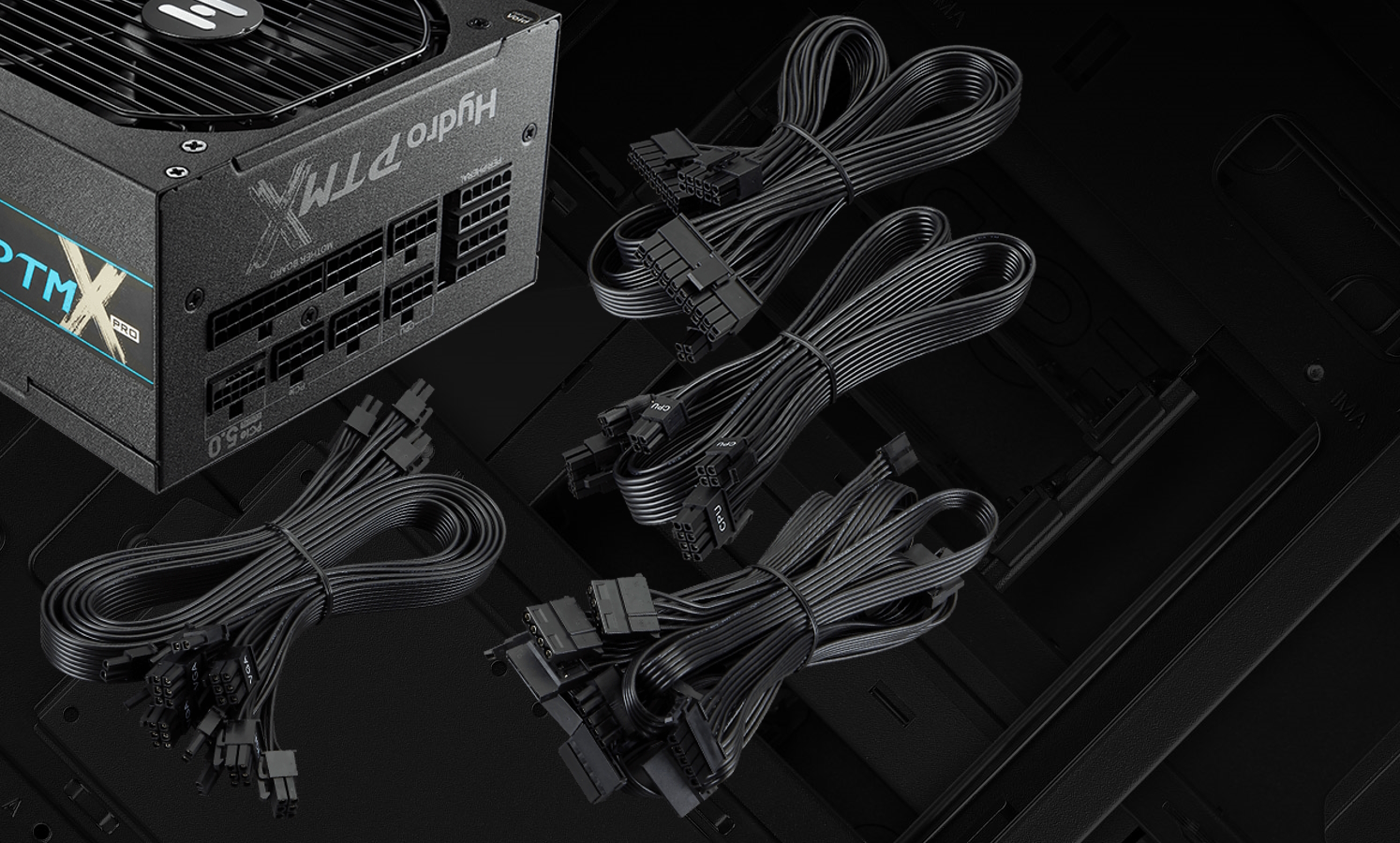

フルモジュラー方式・フラットケーブルを採用

「Hydro PTM X PRO」シリーズではフルモジュラー方式を採用。
また、ブラックカラーのフラットケーブルは、スタイリッシュで取り回しがしやすく、ケーブルマネージメントも容易です。







日本メーカー製コンデンサーを採用

高品質の日本メーカー製の電解コンデンサーを採用。さらに1次側には450V、105℃対応コンデンサーを搭載し、製品寿命と信頼性が大幅に向上しています。
電源の大きな故障要因となるコンデンサー部分に、85 ℃対応品と比べて約4倍の期待寿命がある105℃対応品を使用することで、安心してお使いいただけます。





ハーフブリッジ型LLC方式DC-DCコンバーター

ハーフブリッジ型LLC方式DC-DCコンバーターを採用することにより、ゼロ電圧でメインスイッチのスイッチングが可能となり、スイッチング時の大幅なロス低減と高効率動作が実現します。





ダメージを最小限に抑える各種保護回路を装備

OCP(過電流保護回路)、OVP(過電圧保護回路)、SCP(短絡回路保護)、OPP(過負荷保護回路)、OTP(過温度保護回路)を装備。
充実した保護回路機能が、電源ユニット本体およびシステム全体へのダメージを最小限に抑えます。

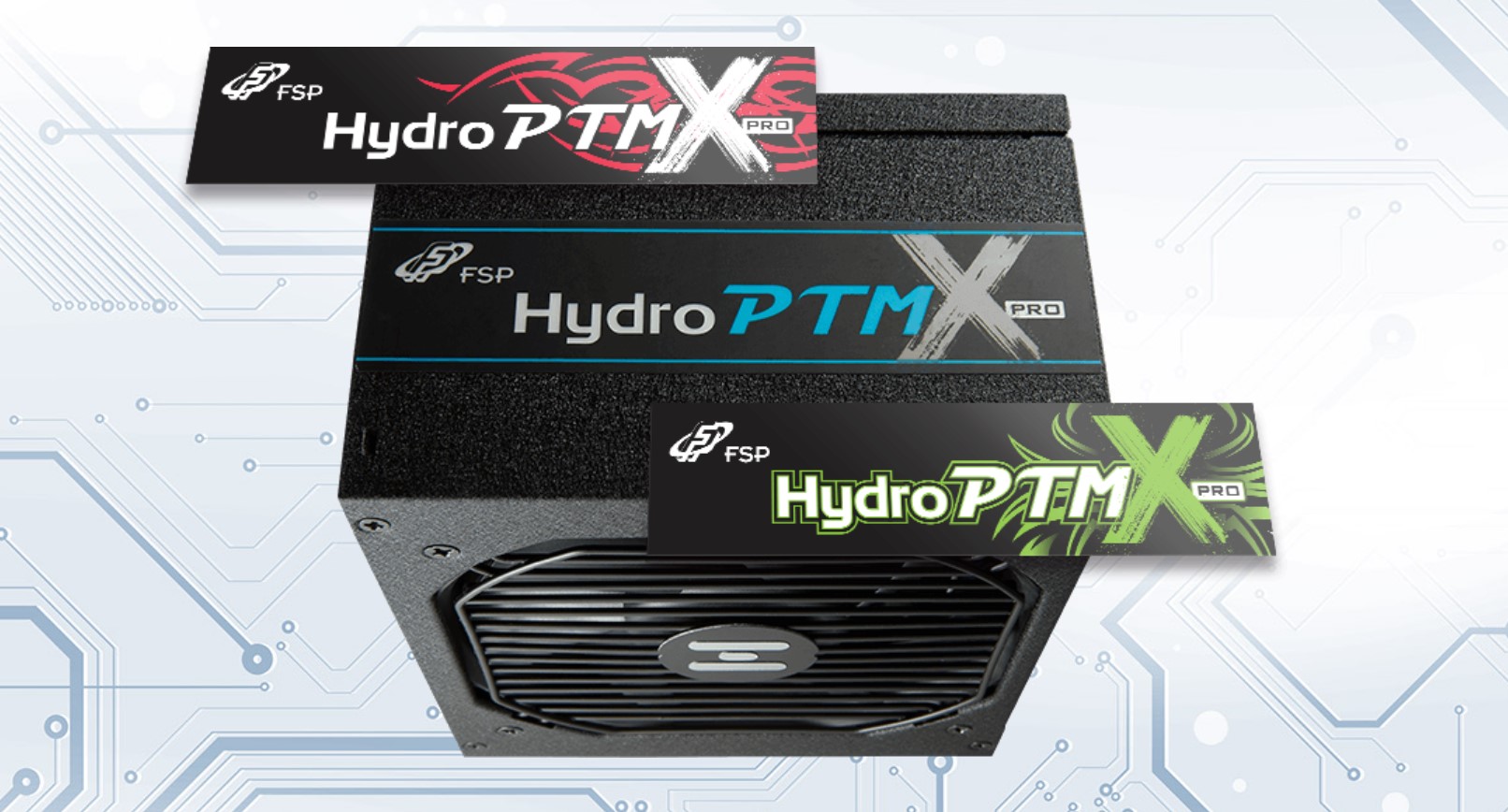

サイドステッカー付属

側面のデザインを簡単に変えることができる、貼り替え可能なサイドステッカーが付属しています。







製品保証10年

製品は10年の長期保証となっています。




※12VHPWRコネクタの取り扱いについて

12VHPWRコネクタをご使用の際には、コネクタにプラグをまっすぐ差し込み、ケーブルにゆとりを設けてご使用ください。
詳しくはこちらをご覧ください。


シリーズ Hydro PTM X PRO
製品名 Hydro PTM X PRO ATX3.0(PCIe5.0) 1200W
型番 HPT3-1200M.GEN5
JAN 4713224527678
合計最大出力 1200W
80PLUS認証 80PLUS PLATINUM
フォームファクター ATX
PFC Active PFC
入力電圧 100-240V
入力電流 14-9A
入力周波数 50-60Hz
ケーブル方式 脱着方式 フルモジュラー
ケーブル フラットケーブル
冷却ファン 口径 120mm
ベアリング FDB(流体軸受け)
コンデンサ 日本メーカー製電解コンデンサ搭載
1次側に高耐久450V、105℃コンデンサ搭載
MTBF(平均故障間隔) 100,000時間(理論値)
保護回路 OCP(過電流保護回路)、OVP(過電圧保護回路)
SCP(短絡回路保護)、OPP(過負荷保護回路)
OTP(過温度保護回路)

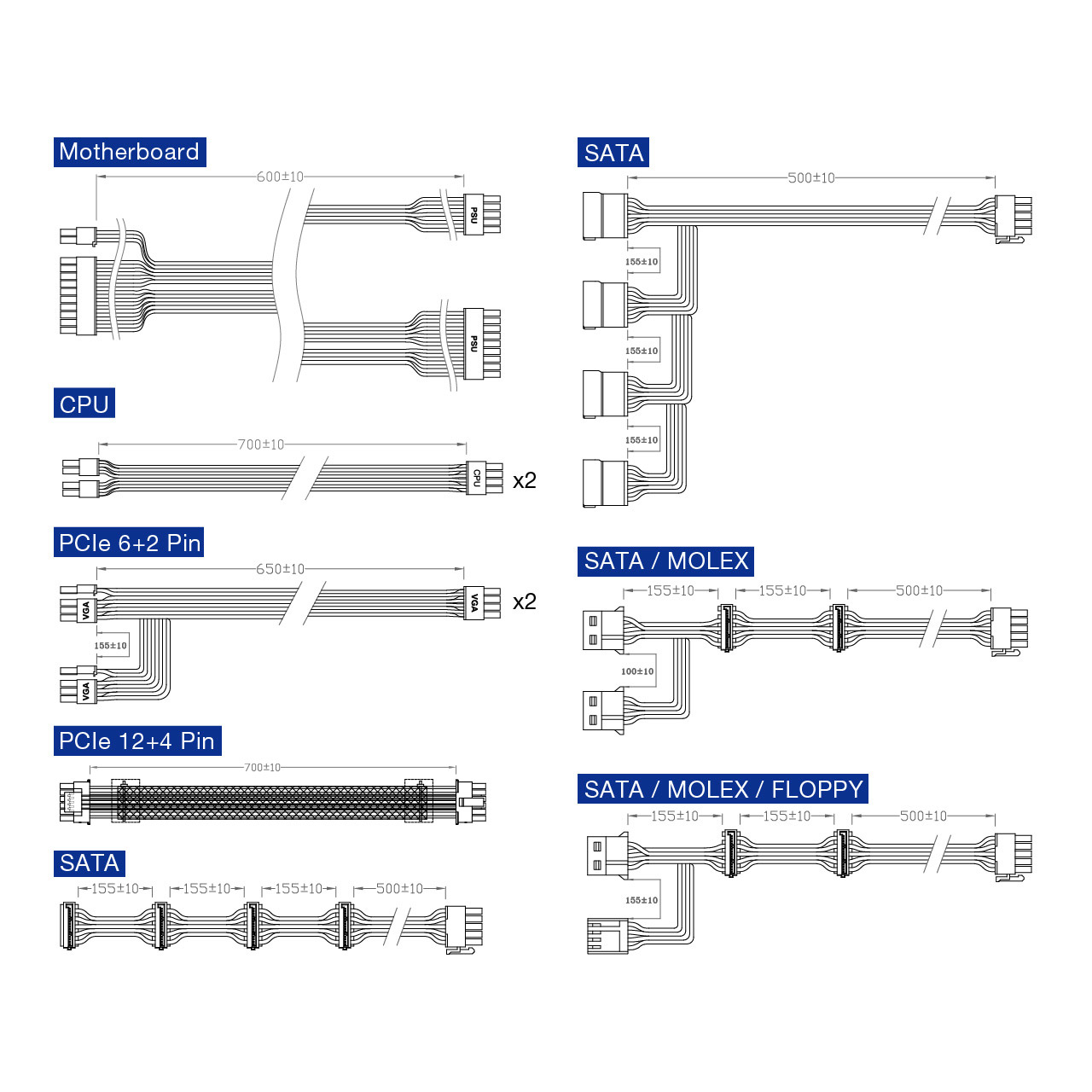

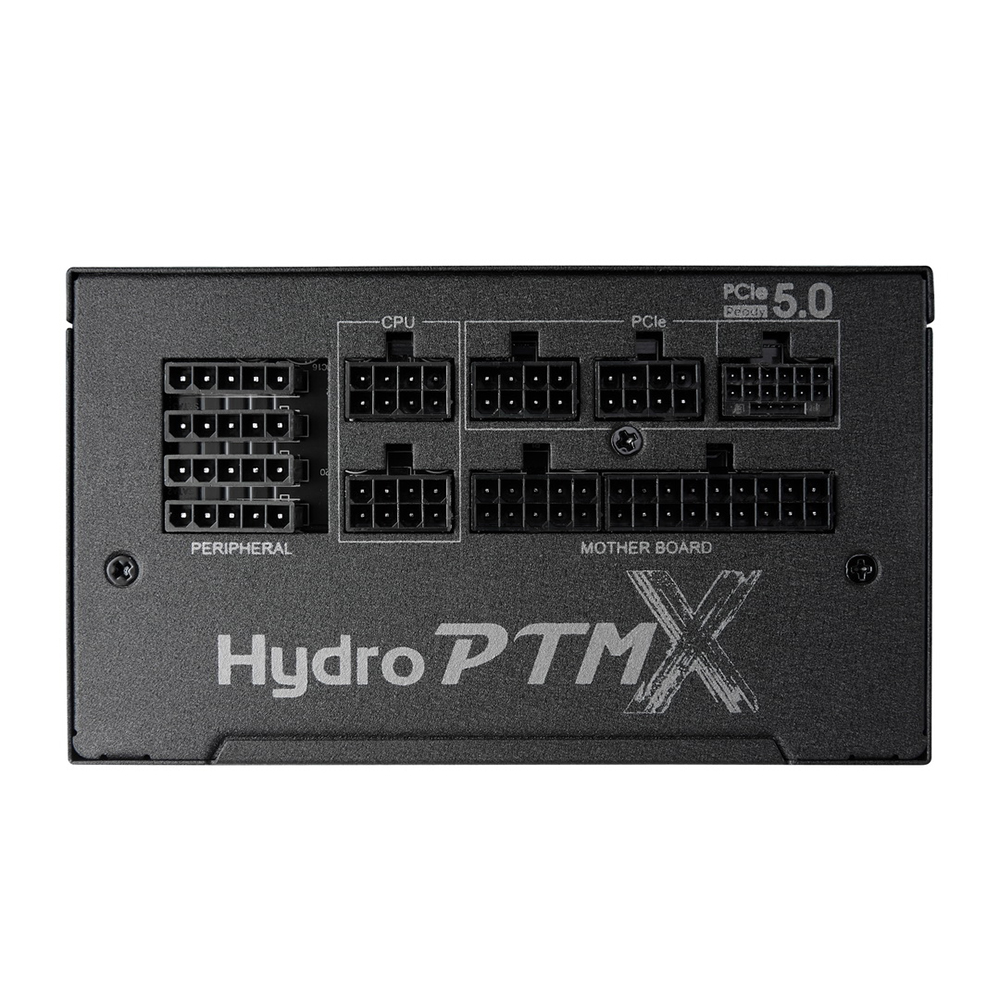

コネクタ数 マザーボード 24ピン 1
CPU 4+4ピン 2
PCIe 6+2ピン 4
PCIe 12+4ピン 1
SATA 12
ペリフェラル 3
フロッピー 1
製品寸法 130×150×86mm
製品重量 2.69kg
保証 10年

●AC/DC入出力表

AC入力 AC 100~240V 14-9A  50/60Hz
DC出力 電圧 +3.3V +5V +12V -12V +5VSB
電流 20A 20A 100A 0.3A 3A
電力 120W 1200W 18.6W
合計最大出力 1200W


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
