Perception Neuron 3 Body Kit

Perception Neuron 3 Body Kit

Neuronシリーズ最小のモーションキャプチャー
コンパクト化を果たしたエントリーモデル

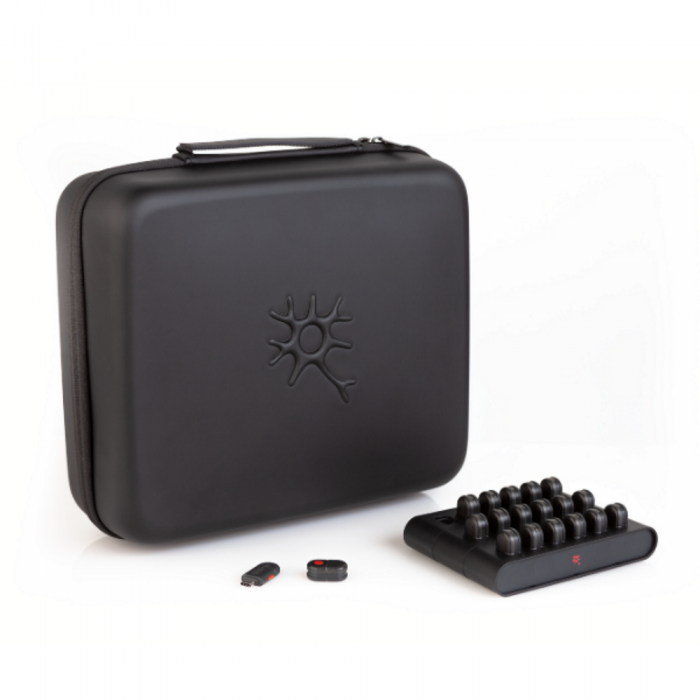

「Perception Neuron 3 Body Kit」は、センサー18個(予備1個含む)とボディストラップを同梱。
軽量でコンパクトなEVAケースに収納しており、場所を選ばず手早くモーションキャプチャーが可能です。
※グローブは付属しておりません。指は開いた状態でのキャプチャーとなります。

グローブが付属する「Perception Neuron 3 Glove Set」も同時発売
詳しくはこちらをご覧ください。

「Perception Neuron」は、全身に取り付けた小型センサーで人間の動きを読み取る慣性センサー式モーションキャプチャーです。「Perception Neuron」シリーズの中でも最小のモーションキャプチャーシステムとなる新製品「Perception Neuron 3」がついに登場。

センサー1つあたりわずか4.1グラムの重量。シリーズの中でも最小かつ軽量、より柔軟でカジュアルな動作性能を提供します。次世代のセンサーアルゴリズムと人間の動作アルゴリズムにより、データ品質は、初代の「Perception Neuron」や「Perception Neuron 2.0」など、第2世代エントリーレベルの製品と比較して大幅に向上しています。


「Perception Neuron 3 Body Kit」は、センサー18個(予備1個含む)とボディストラップを同梱。軽量でコンパクトなEVAケースに収納しており、場所を選ばず手早くモーションキャプチャーが可能です。保証期間は1年間です。
※グローブは付属しておりません。指は開いた状態でのキャプチャーとなります。


グローブが付属する「Perception Neuron 3 Glove Set」も同時発売
詳しくはこちらをご覧ください。

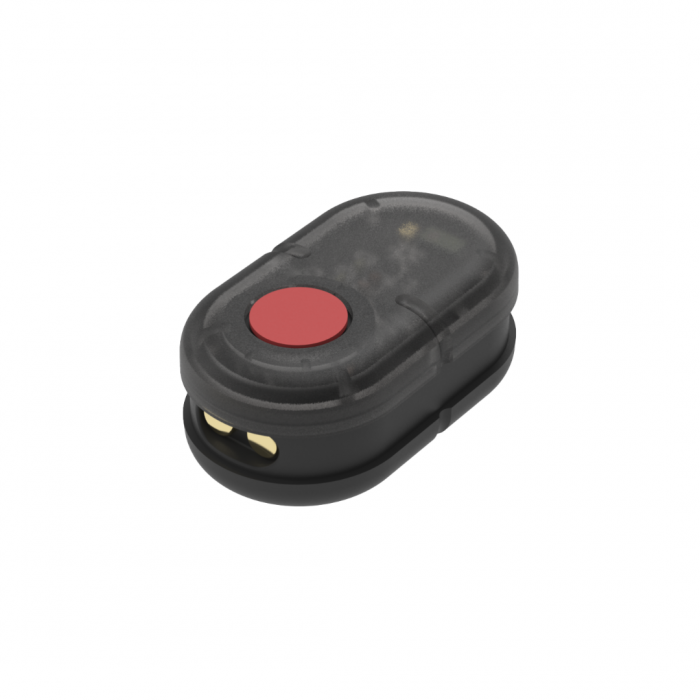

Neuronセンサー

PN3のワイヤレス慣性センサーはわずか4.1g。
「Perception Neuron」シリーズのモーションキャプチャー製品の中でも最小かつ軽量、より柔軟でカジュアルな動作性能を提供します。

長さ27.9mmのコンパクトな筐体に高精度センサーを内蔵。
PN3センサーはジャイロスコープ、加速度計、磁力計を備えており、内蔵のAHRS計算ライブラリーはセンサー姿勢データを提供します。
次世代のセンサーアルゴリズムと人間の動作アルゴリズムにより、データ品質は最初の2世代のエントリーレベルの製品と比較して大幅に向上しました。

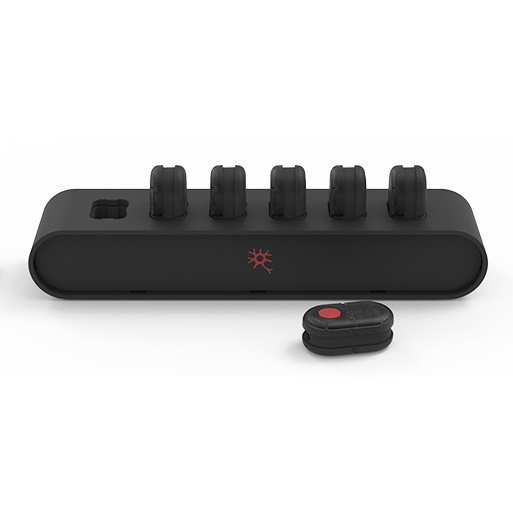

充電ドッグ

充電用ドッグも、従来品に比べてコンパクトに進化。
PN3センサーを充電ドッグに挿入し、付属のType-Cケーブルを市販のUSB-ACアダプター*と接続して充電します。
約1時間の充電で約3.5時間駆動します。
1つのドッグには6個のセンサーを収納することができ、ドッグ同士を結合して使用することも、ドッグを分離して単体で必要なセンサーだけ充電することも可能です。

*USB-ACアダプター(5V/2A)は別途ご用意ください。
「Perception Neuron 3 Body Kit」では3ポートのUSBポートが必要です。

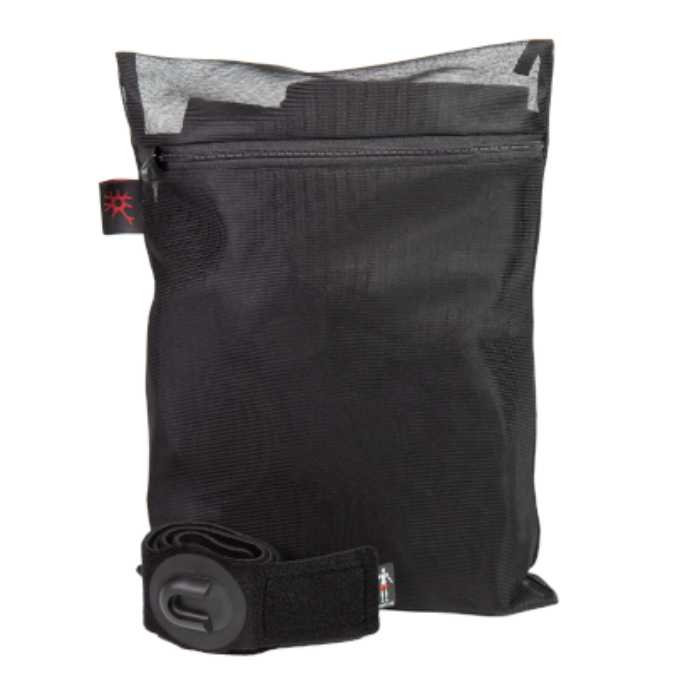

ストラップ

ストラップのソケット部にセンサーをスライドさせ装着します。
各部ストラップが幅広になり、装着時の安定感が向上しており、激しい動きや急激な動作などにも対応します。また、着脱が容易です。
ストラップは使用後、付属のメッシュケースに入れて洗濯することができるので、いつも清潔な状態を保つことができます。

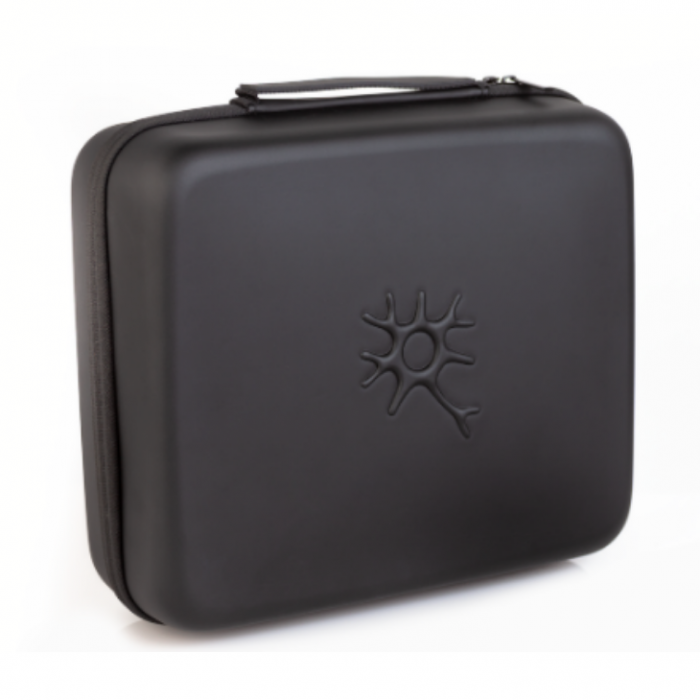

Perception Neuron 3 専用ケース

「Perception Neuron 3 Body Kit」には、 EVA(合成樹脂)ケースが付属。
水に強く、軽量で弾力のあるケースなので持ち運びに便利です。







Perception Neuron 3トランシーバー

付属のPerception Neuron 3トランシーバーをPCに接続することで、USB経由にて通信ができます。
Type-C端子のため、PCの環境に応じて付属のType-C(メス)to A(オス)変換ケーブルをご使用ください。




寸法 38.5×17.2×6.7mm
重量 2.8g
接続端子 Type-C
有効距離 6m





専用ソフト「Axis Studio」

モーションキャプチャーのキャリブレーションや、データの録画および出力を行なう専用ソフト「Axis Studio」。
録画データをBiovision BVH形式、Biped BVH形式、FBX形式、Calculation形式として出力することが可能です。

また、リアルタイムブロードキャスト機能を備えており、VTuberなどの配信にも活用できます。
各センサーの電波状況や磁気干渉、バッテリー残量がパラメーターで確認できるようになり、使いやすさも向上しています。

「Axis Studio」の起動にはUSBドングルが必要になります。
製品に同梱されているUSBドングルとアクティベーションコードによる、「Perception Neuron 3」のアクティベーション方法についてはこちらをご覧ください。

※「Axis Studio」は、メーカーWEBサイトより、無料でダウンロードできます。詳しくはこちらをご覧ください。
※「Axis Studio」は、Windows 10/11に対応。Macは対応していません。
※レイテンシーは、CPU、グラフィックカード、ビデオ出力等の要因により、さらなる遅延が生じることもあります。


※グローブが付属する、同時発売の「Perception Neuron 3 Glove Set」購入者には、「Axis Studio」に3つの機能が追加されます。
詳しくはこちらをご覧ください。







●互換性確認済ソフトウェア



※弊社は他社ソフトウェアのサポートは実施していません。ご不明点などは各ソフトウェア・メーカーのサポートページをご覧ください。


「Perception Neuron 3」のマニュアルは「サポート」よりダウンロードをお願いいたします。





■Perception Neuron シリーズ比較表

  PN3 Body Kit PN3 Glove Set PN Studio PN Pro
ダイナミックレンジ 非公開 非公開 360deg 360deg
加速度計範囲 ±8g ±8g ±32g ±16g
ジャイロスコープ範囲 ±2000dps ±2000dps ±2,000dps ±2,000dps
解像度 0.02deg 0.02deg 0.02deg 0.02deg
センサー数 17 27 ※1 17/29 ※1、※2 17
全身モーション
指のモーション - ○ ※1 ○ ※1 -
最大出力レート 60Hz 60Hz 240fps(17センサー時)
100fps(17センサー+グローブ使用時)
120fps
PCとの接続 USBハブ(2.4GHz) USBハブ(2.4GHz) 専用無線ハブ(2.4GHz) 専用無線ハブ(2.4GHz)
バッテリー稼働時間 最大約3.5時間 ※3 最大約3.5時間 ※3 最大約5.5時間 約3.5時間
センサーキャリブレーション方法 同時に17センサーをキャリブレーション 同時に27センサーをキャリブレーション 同時に17センサーをキャリブレーション 同時に17センサーをキャリブレーション
最大同時接続数
(1台のPCに対して)
3 3 5(グローブ使用時は最大3) 1
データ形式 RAW、BVH、FBX、Calculation RAW、BVH、FBX、
Calculation 、Range of Motion
RAW、BVH、FBX、Calculation RAW、BVH、FBX、Calculation
対応OS Windows10/11 Windows10/11 Windows10/11 Windows10
保証期間 1年間 2年間 1年間 1年間
※1:「PN3 Gloves Set」では付属のグローブを使用時、「PN Studio」では専用のオプション品「Neuron Studio Gloves」を使用時。
※2:「PN Studio」に同梱されている、「Neuron Studio Gloves」のセンサーはグローブ内部に埋め込まれております。
※3:「PN3」は1時間充電で約3.5時間駆動となります。



※ご使用時は磁気干渉が少ない場所でご使用ください。干渉すると誤差が生じます
※上記仕様は2021年12月10日現在の情報に基づきます。品質の向上のため予告無く変更する場合がありますのでご了承願います。



Neuron 3センサー

寸法 27.9×16.2×11.6mm
重量 4.1g
加速度計範囲 ±8g
ジャイロスコープ範囲 ±2000dps
解像度 0.02deg
静的姿勢精度 Roll/Pitch 1°、Yaw 2°
動作電圧 3.7V
電池容量 42mAh
充電時間 約1時間
バッテリー稼働時間 約3.5時間
データ計算フレームレート 600Hz
データ出力フレームレート 60HZ
レイテンシー <20ms
保証期間 1年


USBトランシーバー

寸法 38.5×17.2×6.7mm
重量 2.8g
センサーの最大接続数 17full body
PCとの接続 Type-C
送信機/受信機 周波数 2401-2480 MHz
リフレッシュレート 60Hz
レイテンシー <20ms
RF性能 • Wireless Range Indoor (meter):8
• Wireless Range Outdoor (meter):6


Axis Studio

対応OS Windows 10/11 ※Macには対応していません。
SDK C/C++ API and plugin for Unity3D® and Unreal®.
データ形式 RawデータおよびBVH(Biovision/Biped)形式、FBX形式での出力にも対応
最大同時ユーザー数 3人


●システム要件

OS Windows10/11
メモリ 4GB以上
グラフィックス NVIDIAまたはAMD VRAM 2GB以上を搭載
OpenGL 4.4以上をサポート、DirectX9以上をサポート
その他 2つ以上の空きUSBポート、1つ以上のLAN(RJ-45)コネクター


●パッケージ内容

Perception Neuron 3 Sensor 18 ※予備1を含む
Neuron 3 USBトランシーバー 1
ボディストラップ 15
充電ドッグ 3
Type-C変換アダプター 1
Type-C充電用ケーブル 3
ソフトウェア用USBドングルキー 1
グローブ  ※PN3 Glove Setのみ 無し
専用ケース EVAケース










専用ソフト「Axis Studio」





「Axis Studio」では、収録したデータをRaw データおよび BVH( Biovision / Biped )形式、 FBX 形式、Calculation形式にて出力可能。
リアルタイムブロードキャスト機能を備えており、VTuber などの配信にも活用できます。
また、各センサーの電波状況や磁気干渉、バッテリー残量がパラメーターで確認できるようになり、さらに使いやすくなりました。

なお、「Axis Studio」の起動にはUSBドングルが必要になります。
製品に同梱されているUSBドングルとアクティベーションコードによる、「Perception Neuron 3」のアクティベーション方法についてはこちらをご覧ください。

※「Axis Studio」はWindows 10/11に対応。Macは対応していません。
※レイテンシーは、CPU、グラフィックカード、ビデオ出力等の要因により、さらなる遅延が生じることもあります。


※グローブが付属する、同時発売の「Perception Neuron 3 Glove Set」購入者には、「Axis Studio」に3つの機能が追加されます。
詳しくはこちらをご覧ください。





機能


基本センサーマネジメント
センサーキャリブレーション
システム・バッテリー・ステータス
基本システム・キャリブレーション
強化システム・キャリブレーション
磁力環境測定器
電磁波耐性*
人体寸法カスタマイズ
グラフィックベース迅速人体計測
マルチ・ビュー・ウィンドウ
モーション・データ録画/再生
モーション・データ・フィルタリング・円滑化
コンタクト・ポイント編集
.bvhフォーマット出力
.fbxフォーマット出力
リアルタイム・モーションデータ・ストリーミング
リアルタイム・rawセンサーデータ・ストリーミング
録画・再生機能
ベーシック・データ・ビジュアライザー
アドバンスト・データ・ビジュアライザー
対応OS Windows 10/11
※Macは対応していません
動作推奨環境 ・CPU:Intel Core i5-4590以上
・メモリー:8GB+ RAM以上
・グラフィックカード:2GB DRAM以上。OpenGL 4.4以上およびDirectX 9以上をサポート
・USB:USB 3.0ポートもしくはUSB 2.0ポートをx1以上
・OS:Windows 7のSP1 64ビット以降
※HMDソリューション開発の場合、AMD Radeon R9 290以上またはNVIDIA GeForce GTX 970以上のグラフィックカードを使用することをおすすめいたします。
* 電磁波耐性機能は逆運動学アルゴリズムに基づいており、鉄素材・構造を含む床からの比較的弱い電磁干渉下でも本製品の使用を可能にする一方、低い姿勢時にエラーを誘発しやすくなります。

※「Axis Neuron」「Axis Neuron Pro」 で対応していた「リアルタイム・rawセンサーデータ・ストリーミング」「ベーシック・データ・ビジュアライザー」「アドバンスト・データ・ビジュアライザー」は、「Axis Studio」では対応していません。

※ソフトウェアの機能や仕様、デザインなどは、品質向上のため予告なく変更されることがあります。あらかじめご了承ください。



Axis Studioダウンロード方法

「Axis Studio」は、NOITOM社ホームページよりダウンロードできます。
※下記ボタンを押すと、NOITOM社ホームページ(英語)にリンクします。
※ダウンロードページでは、「Axis Studio Lite」という製品購入前にご使用いただけるお試し版のソフトもダウンロードできます(USBドングル無しで使用可)。
 製品ご購入後は、「Axis Studio」をダウンロードしてご使用ください。






SDK / PLUG INダウンロード方法

「Axis Studio」は、BVHストリーミング、FBX出力、Rawデータ出力に対応。
さらに、C/C++ API付SDK、Unity3D、Unreal Engineなど、各種サードバーティ製ソフトウエアもサポートします。
下記リンク先より直接ダウンロードしてください。


【 MOTIONBUILDER PLUGIN 】 https://neuronmocap.com/software/motionbuilder-plugin​

【 UNITY SDK 】 https://neuronmocap.com/software/unity-sdk

【 UNREAL PLUGIN 】 https://neuronmocap.com/software/unreal-plugin

【 NEURON DATA READER SDK 】 https://neuronmocap.com/software/neuron-data-reader-sdk​






互換性確認済ソフトウェア




※弊社は他社ソフトウェアのサポートは実施していません。ご不明点などは各ソフトウェア・メーカーのサポートページをご覧ください。








「Axis Studio」の起動にはUSBドングルとアクティベーションコードが必要になります。
このページでは、製品に同梱されているUSBドングルとアクティベーションコードによる、「Perception Neuron 3」のアクティベーション方法をご案内いたします。


●同梱物
・USBドングル 1個
・アクティベーションコード




■アクティベーション方法



準備

・アクティベーション・プロセス中は、コンピューターをインターネットに接続する必要があります。
・アクティベーション中にファイアウォールを無効にする必要がある場合があります。アクティベーション完了後に、ファイヤーウォールを再度有効にしてください。



「Axis Studio」最新バージョンのダウンロードおよびインストール

アクティベーションを実行するには、「Axis Studio」が最新のバージョンである必要があります。
NOITOMの下記ダウンロードページにアクセスし、最新の「Axis Studio」をダウンロードし、インストールを行なってください。

Axis Studioダウンロードページ
https://neuronmocap.com/content/axis-studio

※NOITOMのWEBサイトに接続します



CODEMETER CONTROL CENTERのダウンロードおよびインストール

USBドングルのご利用にあたり、下記URLより「CODEMETER CONTROL CENTER」をダウンロードし、インストールを行なってください。
※自動でポップアップウィンドウが開きます。ポップアップのブロックをしている方は下図の赤枠内の「direct link」を押してダウンロードを実施してください。

https://www.wibu.com/us/support/user/downloads-user-software/file/download/7150.html

※WIBU-SYSTEMSのWEBサイトに接続します。







USBドングルのアクティベーション

1. USBドングルのコネクタ側面に記載されているシリアル番号をメモ等に控えてください。




2. USBドングルをご使用のPCのUSBポートに接続してください。


※画像はイメージです。


3. 「Axis Studio」を起動してください。

4. アクティベーションウィンドウがポップアップで表示されます。




5. 「ACTIVATE」ボタンをクリックします。

6. USBドングルとご一緒にお送りしているアクティベーションコードを入力して、「NEXT」ボタンをクリックしてください。

※アクティベーションコードはハイフンを入力せず、5桁ずつ入力をしてください。
アクティベートコードの例 :ABC12-DEF34-GHI56-JKL78-MNOP9
1番目の空欄にABC12、2番目の空欄にDEF34…というふうに5桁×5を分けて入力してください。




7. アクティベートの確認画面が表示されます。USBドングルのシリアル番号が表示されますので、メモに控えた番号と相違ないかご確認の上、「ACTIVATE」ボタンをクリックしてください。




8. 「アクティベート完了」のメッセージが表示されたらアクティベート完了です。



注意点・その他

※今後、「Axis Studio」を起動する際には、USBドングルの接続が必須となります。破損・紛失しないよう厳重に保管してください。
※アクティベート完了後は、オフラインでもご利用いただけます。
※アクティベートでご不明な点がございましたら、下記情報をご記入の上、株式会社アユート・NOITOMサポート:support-vr@aiuto-jp.co.jpまでメールでお問い合わせください。

・お名前
・USBドングルのシリアル番号
・アクティベーションコード
・カスタマー番号
・ご連絡先メールアドレス







※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
