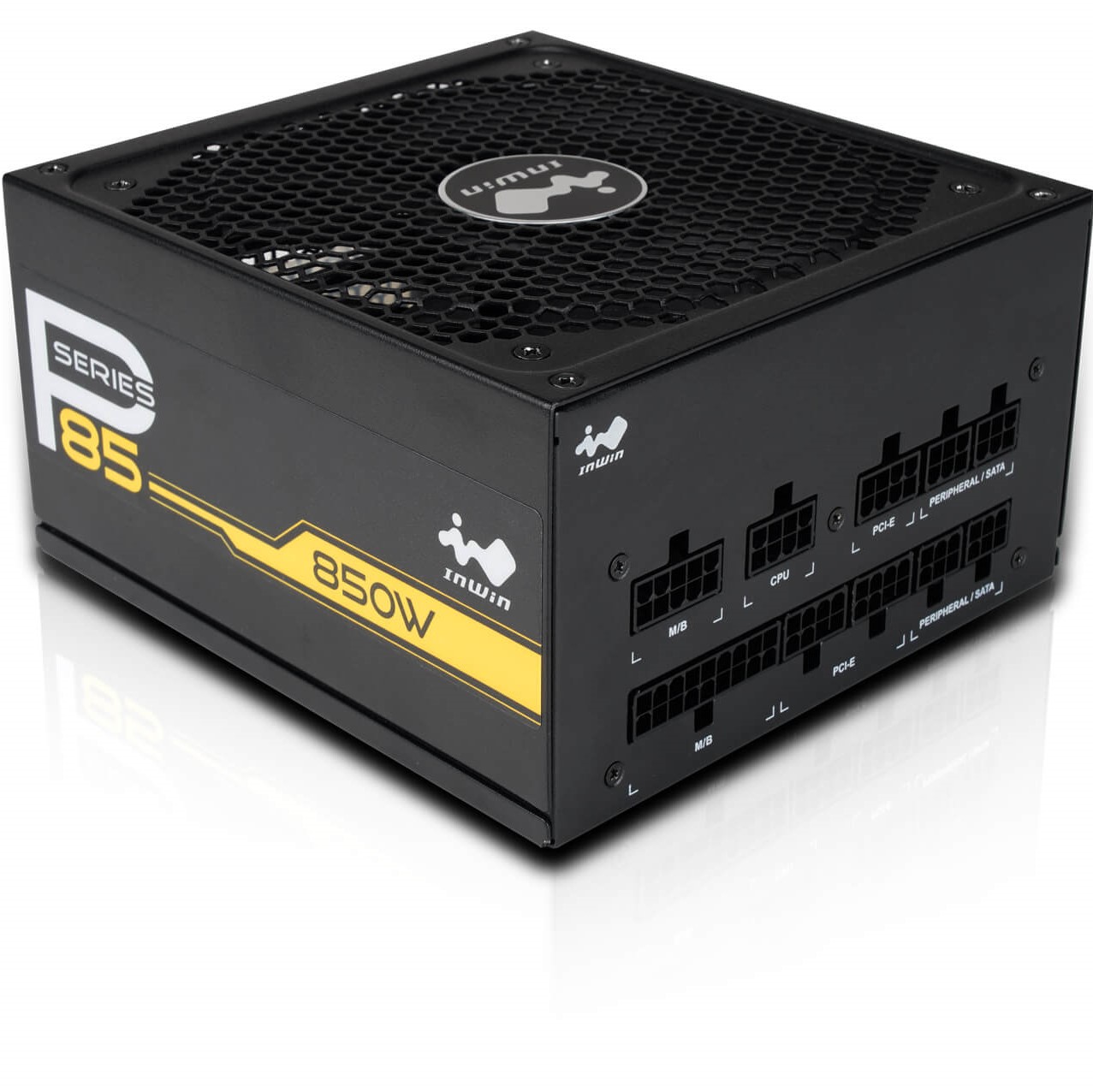

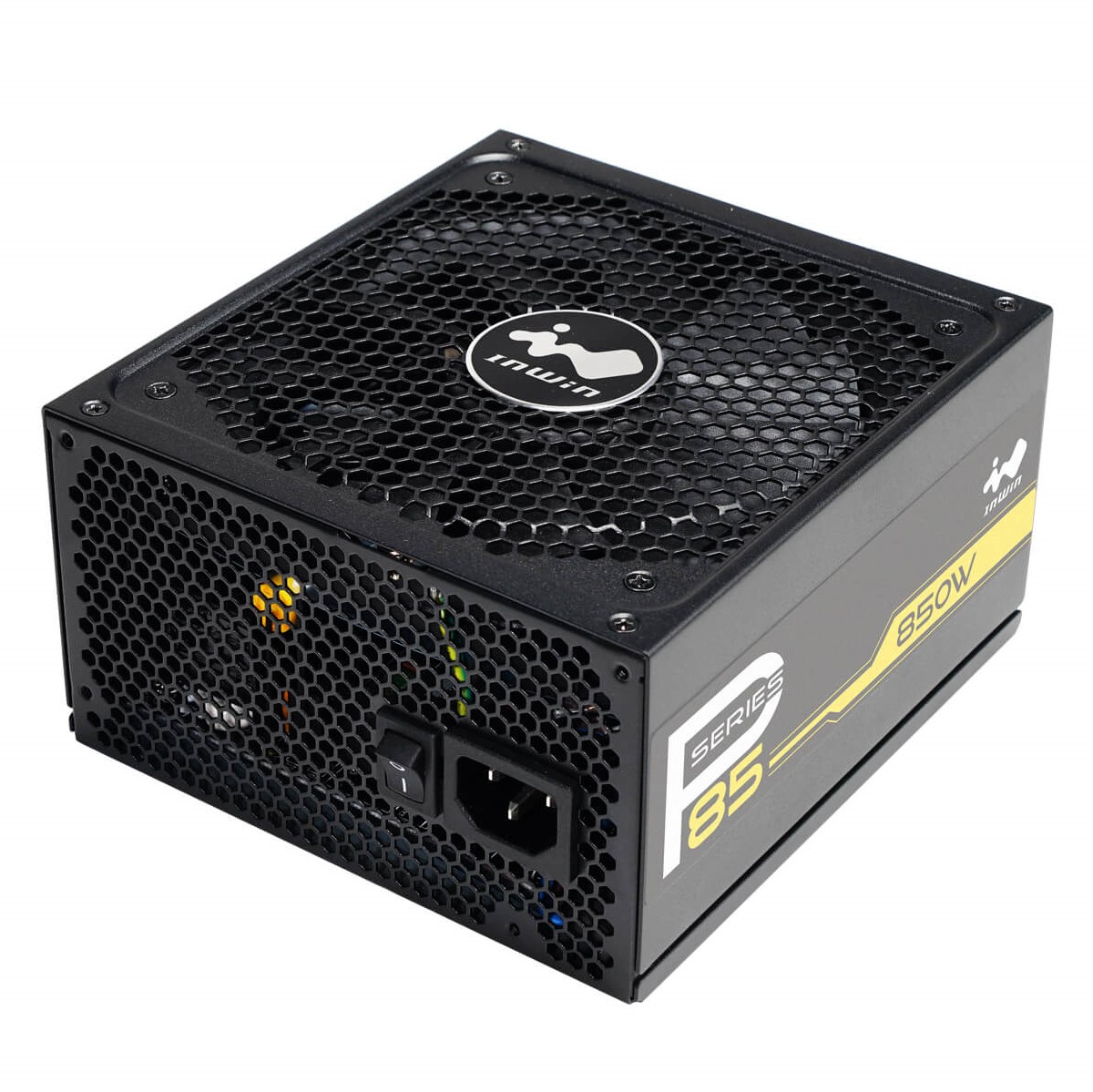

P85

P85

状態に応じて3つのモードでファンを自動制御
80PLUS GOLD認証取得・フルモジュラー式電源ユニット

・状態に応じてファンを自動制御
・80PLUS GOLD 認証
・モジュラーケーブル設計
・DC-DC コンバーター搭載
・日本製アルミ電解コンデンサを採用
・マルチプロテクションセーフガード


IN WINの電源ユニット「Pシリーズ」より、「P65」(650W)、「P85」(850W)の2製品が登場。効率、信頼性、安定性に焦点を当てた、80PLUS GOLD 認証取得の電源ユニットです。

状態に応じてファンを自動制御する、スマートファンテクノロジーを備えており、3つの制御モードにてファンの回転数を調整します。「ゼロRPM ファンモード」では、システム負荷が20%を下回るとファンは自動的に停止し、システムのノイズを抑えます。「冷却モード」では、システム負荷が20%を超えるとファンが自動的に作動し、冷却を開始。「シャットダウン冷却モード」では、システム終了時、ファンが60 秒間作動し、溜まった熱を効果的に冷却します。このように、システムにとって最適な状態が維持されるよう、3つのモードで作動します。

安定性にも注力しており、電力負荷の大きいシステムでも安定した動作を可能にする、DC-DC コンバーター設計や、過電流や過電圧などに対する保護回路の搭載、動作可能温度105℃を誇る日本製コンデンサ採用など、安全で高品質な電力供給が可能です。また、モジュラー化したフラットケーブルが付属しており、ケーブルマネージメントが容易になるので、ケース内の配線がすっきりとします。

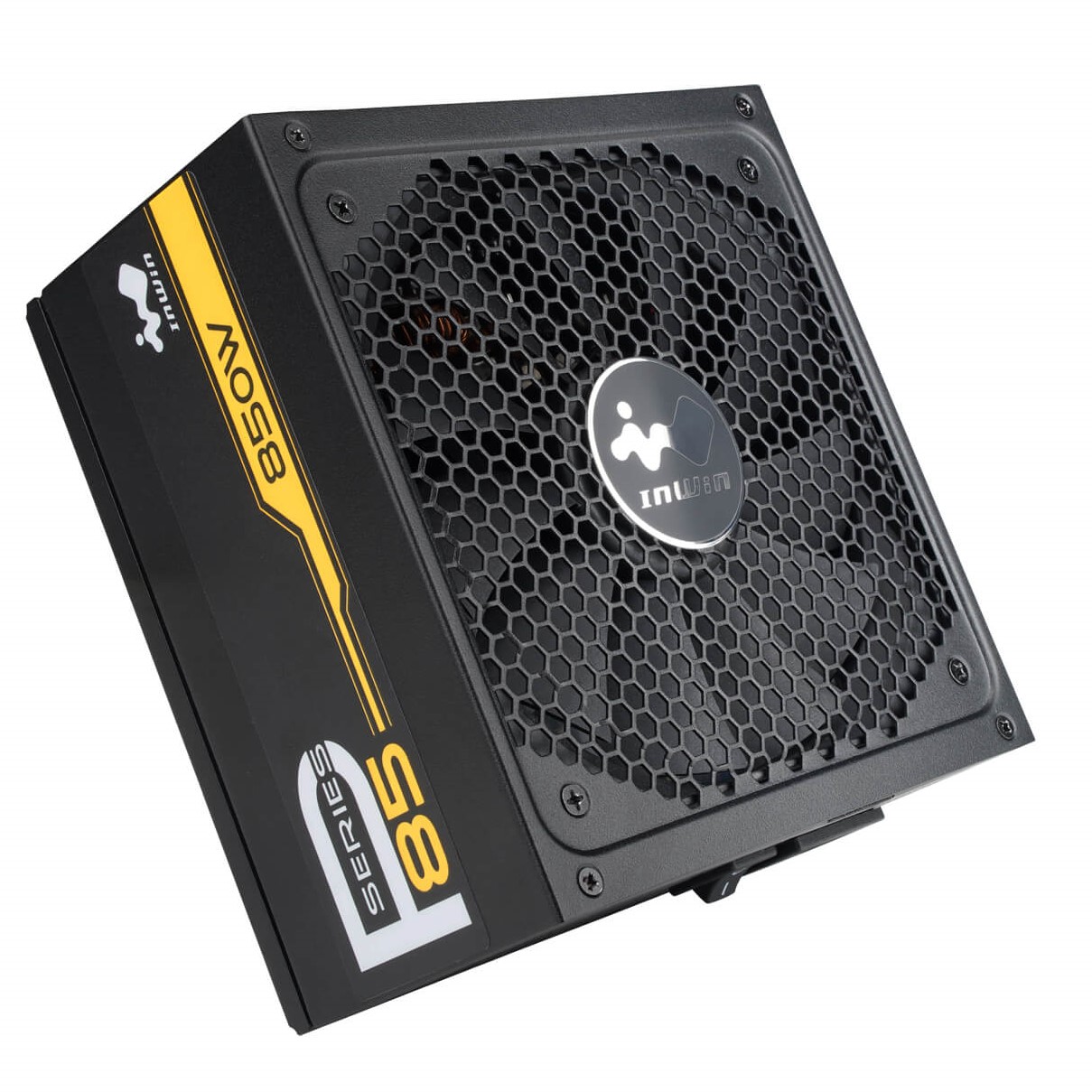

スマートな温度制御ファン

状態に応じてファンを自動制御。制御モードでは、温度を検知し、それに応じてファンの回転数を調整します。出力電力を自動検出するので、電源のノイズを抑えながら、安定性を向上させることができます。

●ゼロRPM ファンモード
システム負荷が20%を下回るとファンは自動的に停止。システムのノイズを効果的に低減し、ファンの長寿命化にも貢献します。

●冷却モード
システム負荷が20%を超えるとファンが自動的に作動し、最適な冷却性能を発揮します。

●シャットダウン冷却モード
システム終了時、ファンが60秒間作動し、溜まった熱を効果的に冷却します。




80PLUS GOLD 認証

本製品は80PLUS GOLD 認証を取得。最大90%の変換効率を実現します。

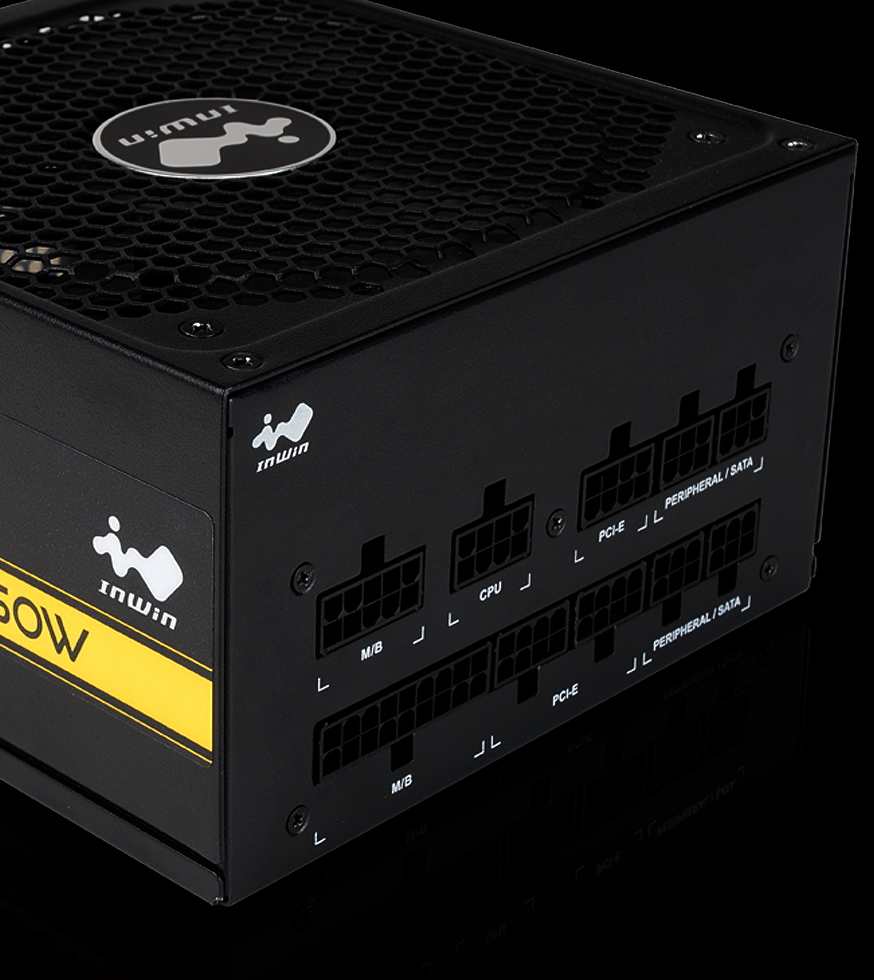

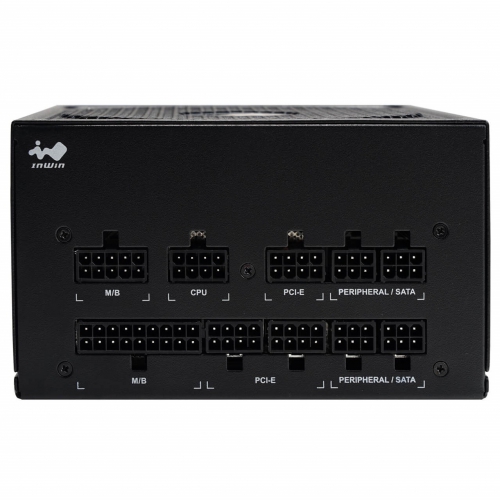

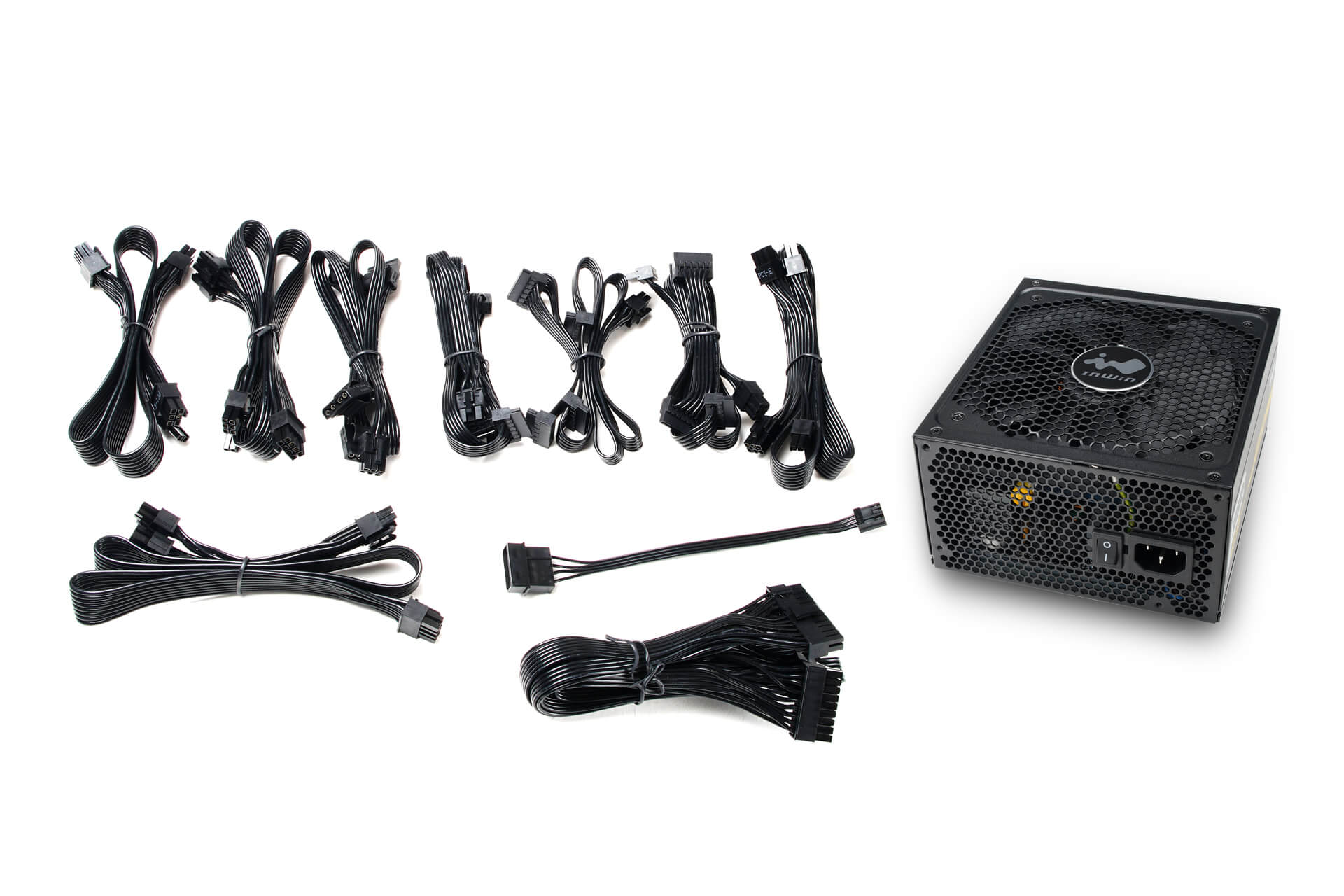

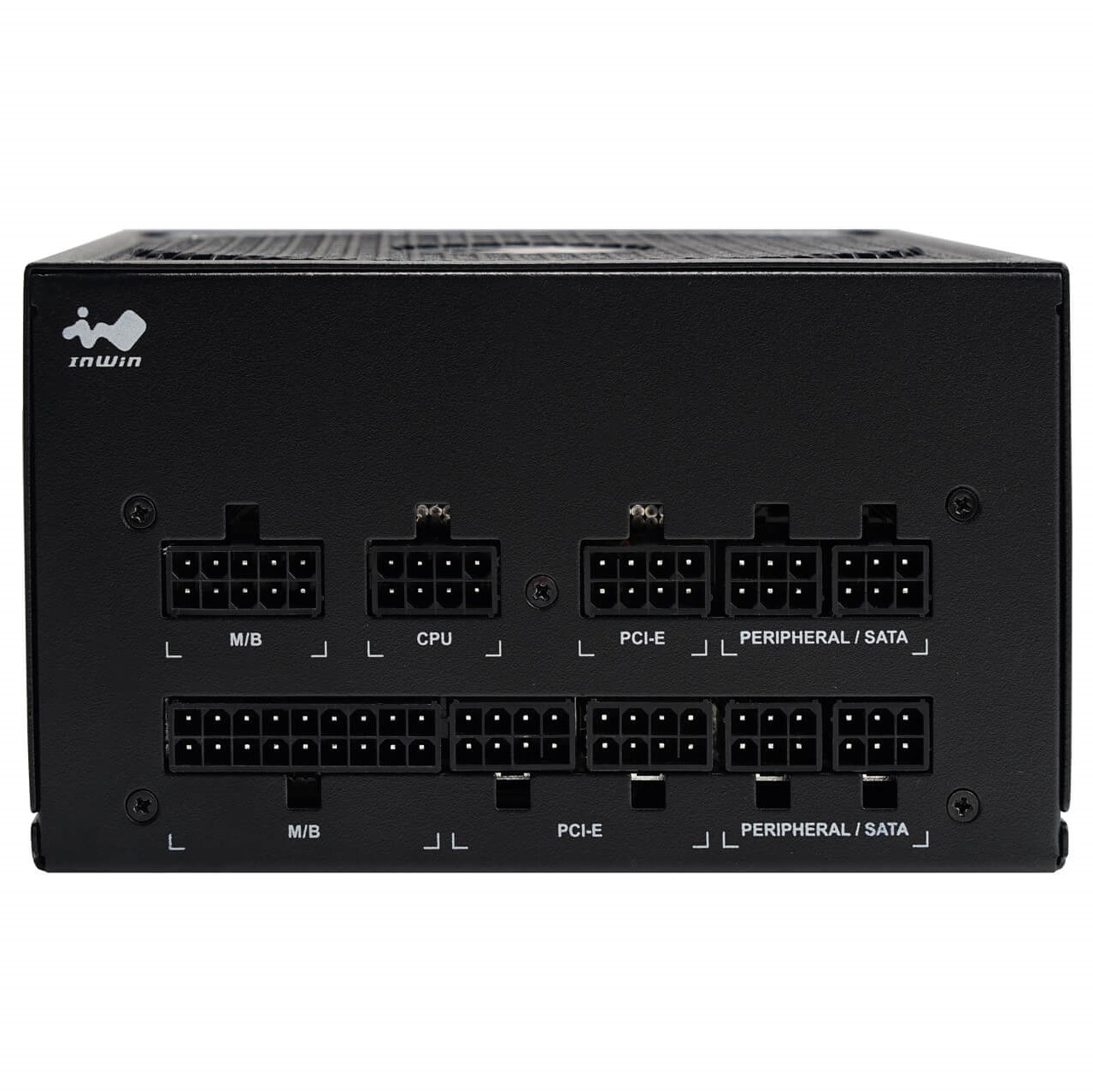

モジュラーケーブル設計

モジュラー化したフラットケーブルが付属。柔軟性があり、ケーブルマネージメントが容易なので、ケース内の配線がすっきりとします。







5V と 3.3V の DC-DC コンバーター設計

Pシリーズは DC-DC コンバーターを搭載し、優れた動作レスポンスを提供。電力負荷の大きいシステムでも安定した動作を可能にしています。






日本製アルミ電解コンデンサを採用

動作可能温度105℃を誇る高品質日本製コンデンサにより、高温下における電源の安定性が向上。長寿命化に貢献しています。







マルチプロテクションセーフガード

Pシリーズには、過電流(OCP) 、過電圧(OVP)、不足電圧(UVP)、短絡(SCP)、過温度(OTP)、過負荷(OPP)に対する保護回路を搭載しており、安全で高品質な電力使用が可能です。













※比較のため、P65とP85両製品の仕様を掲載しています。

製品名 P65 P85
型番 PS-P650W PS-P850W
総出力 650W 850W
材質 SECC
電源規格 ATX12V V2.4、EPS12V V2.92
ケーブル構成 フルモジュラー式
PFC Active PFC ( >0.95)
電源効率 80 PLUS® Gold (Up to 90%)
MTBF >100,000 hrs
電源入力 AC 100-240V、10A、50-60Hz
ファン 135mm FDB ファン
通常時ファンノイズ (dBA)
※50% 負荷時
<25dBA
運転温度 0~40℃
電源保護機能 OCP/ OVP/ UVP/ SCP/ OTP/ OPP
安全認証 cTUVus/ TUV/ CB/ BSMI/ CE/ FCC/ EAC/ CCC/ RCM
サイズ (奥行×幅×高さ) 160×150×86mm
パッケージサイズ
(奥行×幅×高さ)
210×325×100mm
製品重量 2.35 kg 2.64 kg
総重量 2.81 kg 3.12 kg
付属モジュラーケーブル 1x MB 20+4pin (650mm)
1x CPU 8(4+4)Pin (650mm)
2x PCIE 8(6+2)pinx2 (600+100mm)
3x SATA7pinx3
 (750mm 各コネクタ間100mm)
1x ペリフェラル4pinx4 (850mm 各コネクタ間100mm)
1x ペリフェラル4pin to FDD 4pin 変換(150mm)
1x MB 20+4pin (650mm)
1x CPU 8(4+4)Pin x2 (650+100mm)
3x PCIE 8(6+2)pinx2 (600+100mm)
3x SATA7pinx4
(850mm 各コネクタ間100mm)
1x ペリフェラル4pinx4 (850mm 各コネクタ間100mm)
1x ペリフェラル4pin to FDD 4pin 変換(150mm)
保証 5 年間

P65
AC入力 AC 100~240V、10A、50~60Hz
DC出力 電圧 +3.3V +5V +12V -12V +5VSB
電流 22A 22A 54.2A 0.3A 3A
電力 120W 650W 3.6W 15W
合計最大出力 650W
保証 5年

P85
AC入力 AC 100~240V、10A、50~60Hz
DC出力 電圧 +3.3V +5V +12V -12V +5VSB
電流 22A 22A 70.9A 0.3A 3A
電力 120W 850W 3.6W 15W
合計最大出力 850W
保証 5年

















※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
