PRO Z690-A DDR4

PRO Z690-A DDR4

Intel Z690チップセット搭載マザーボード DDR4モデル
14+1+1 DRPS 55A Dr.MOSの強力な電源回路を搭載

・Intel Z690チップセット搭載
・PCIe 5.0対応
・DDR4-5200+ (OC)
・14+1+1 DRPS 55A Dr.MOSの強力な電源回路を搭載
・最大4基のM.2搭載可能
・M.2 Shield Frozr
・USB 3.2 Gen2x2 Type-Cポート搭載
・Intel 2.5G LAN
・よりクリアーな音を楽しめる「AUDIO BOOST 5」
・フォームファクター:ATX




「​PRO Z690-A DDR4」は、Intel® Z690チップセットを搭載した「PRO」シリーズのマザーボードのDDR4モデルです。
14+1+1 DRPS 55A Dr.MOSの強力な電源回路を搭載し、最新の第12世代Intel® Core™ プロセッサーの性能を引き出します。
また、最新規格のPCI-Express Gen5に対応。基盤にはSMTプロセスを採用することで、信号のロスを抑制し安定した動作を実現させました。
さらに、Intel 2.5G LANを搭載し高速なネットワーク環境を構築することができます。
最大4基のM.2を搭載可能で、伝導率の高いサーマルパッドを貼付したM.2 Shieldが強力に冷却します。
USB 3.2 Gen2x2 Type-Cや、フロント USB 3.2 Gen2 Type-Cを搭載し、利便性が向上しています。

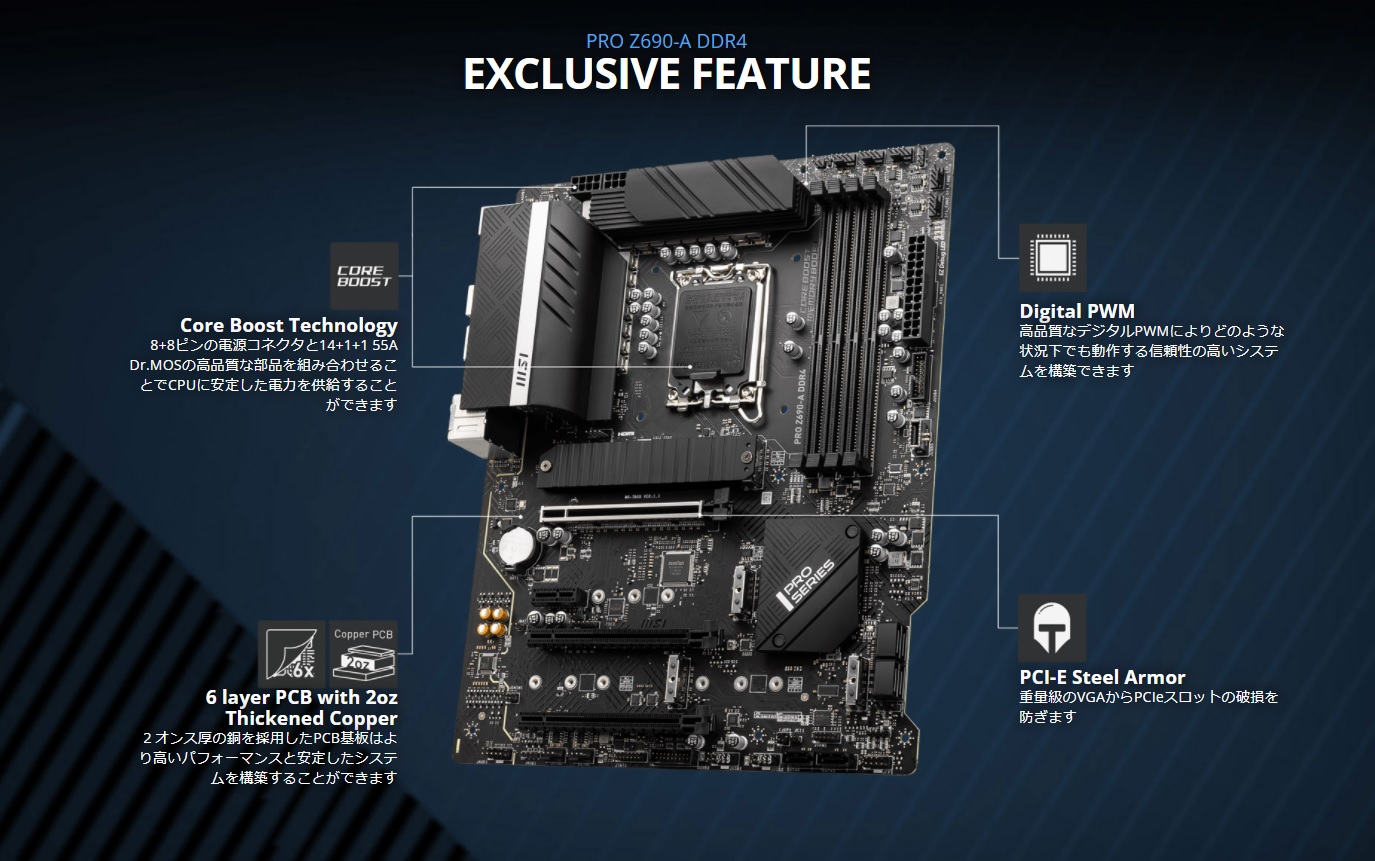

強力な電源回路

14+1+1 DRPS 55A Dr.MOSの強力な電源回路を搭載。最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。
2つのCPU補助電源8ピンコネクターや独自のCore Boostテクノロジーを組み合わせることで、高負荷なゲームやオーバークロックに対応します。






ストレージ

オンボードに最大4基のM.2を搭載可能です。
前世代と比較して2倍となる64GB/sの一方向性転送帯域幅を備えたLightning Gen4 x4 M.2ポートを備えています。
また、Intel Optaneテクノロジーに対応しています。

Intel Optaneテクノロジーの詳細はこちら>






EZ M.2 Clip

ネジなどの工具不要でM.2 SSDを取り付けることが可能なEZ M.2 Clipが備え付けられています。

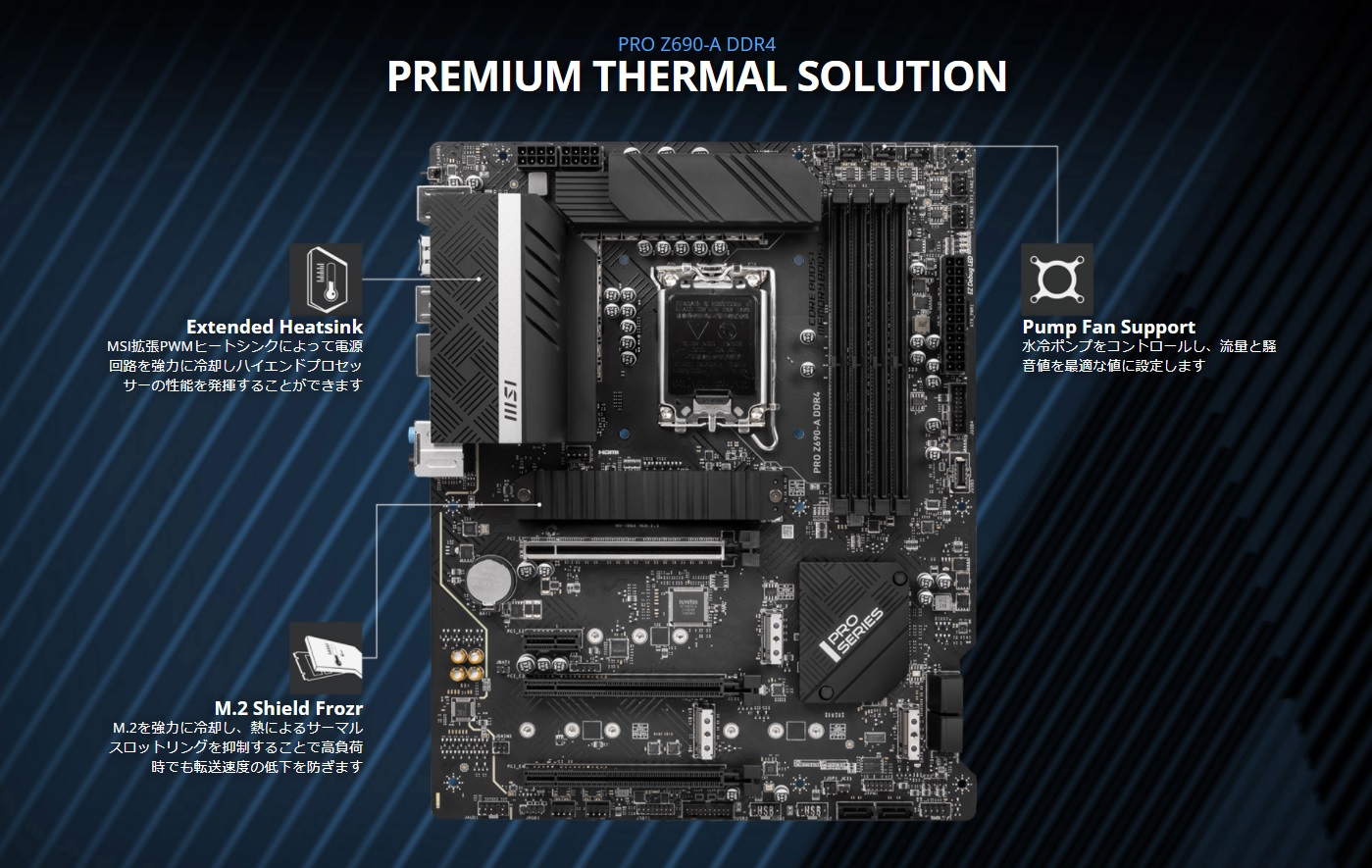

冷却性能

大型ヒートシンク、M.2 Shield Frozr、高品質な7W/mkサーマルパッドなどを備え、システムを強力に冷却します。

また、MSI AI ENGINEを搭載することにより、CPUとGPU温度からシステムファンの回転数を自動的に調整する「FROZR AI COOLING」、
最大で4つの温度目標を設定し、ファンの回転数を制御する「Total Fan Control」など、冷却性とともに静音性を高める機能も備えられています。

さらに、水冷ユニット専用のウォーターポンプPINヘッダーを備えています。最大2アンペアまで対応しており、ウォーターポンプの速度を制御可能です。
キープアウトゾーンを明確にしており、簡単で安全な取り付けが可能です。







システムを支える設計

・PCB基盤
2オンスの厚さの銅を使用したIT-150サーバーグレードの6層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。

・Steel Armor
PCIeスロットは金属で強化され、強力なはんだ付けが施されており、重量級のグラフィックカードをしっかりと支えます。
また、ノイズも抑えられています。

・Double ESD protection
取り付け穴の周りの保護を2重に施すことで、静電気放電でマザーボードが損傷するのを防ぎます。





組み立てやシステムの構築が容易

I/Oカバーは組込済みで、組み立て作業をより簡単にかつ安全に行うことができます。
また、部品の損傷を防ぐ加工や、トラブルを知らせる「EZ DEBUG LED」などがユーザーをサポートします。
さらに、付属のUSBドライブにより各種インストールが可能です。

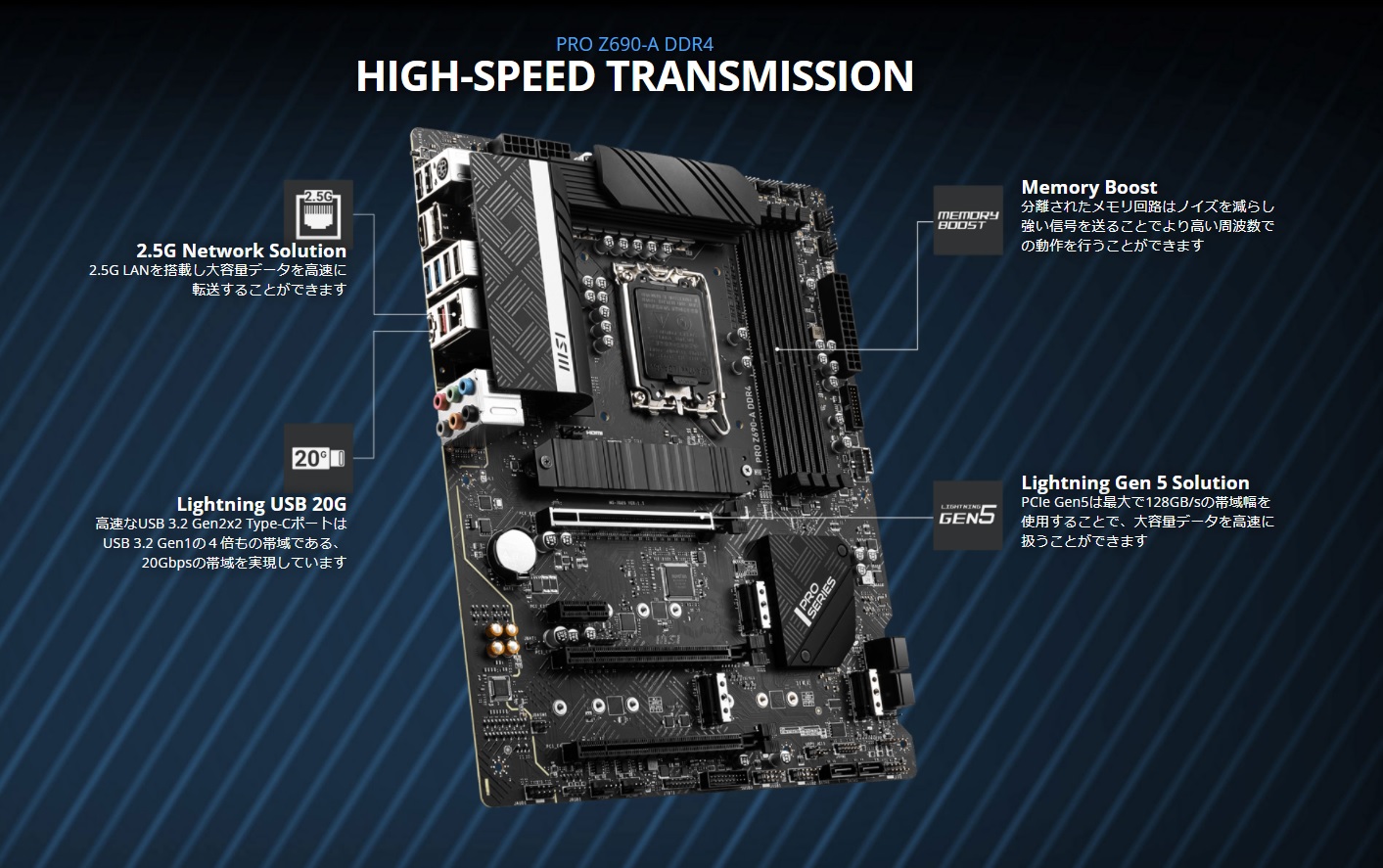

Intel 2.5G LAN

2.5G LANを搭載し、高速なネットワーク環境を構築することができます。
また、「MSI LAN MANAGER」を使用し、アプリを自動で分類し優先順位をつけることで、帯域幅をアプリごとにカスタマイズすることが可能です。






PCI-Express Gen5

最大128GB/sの通信速度を発揮する最新規格「PCI-Express Gen5」に対応するスロットを搭載しています。
また、SMT(Surface Mount Technology)溶接プロセスを使用したPCIeスロットを採用しており、電気的干渉やノイズを低減することで、
PCIe 5.0信号の広帯域化と転送速度の向上を実現しています。






MYSTIC LIGHT

専用ユーティリティ「MSI MYSTIC LIGHT」を使用し、ワンクリックでさまざまなライティングを制御可能です。
MYSTIC LIGHT SYNCではRGB、RAINBOW(ARGB)、Corsair LED strips and Ambient devicesをサポートします。
また、新機能として、3つの異なる効果を組み合わせるMIXERを追加し、世界に一台だけのLEDライティングを楽しむことができます。






AUDIO BOOST 5

ALC897 Codecを採用し、ノイズを減らし高音質の音を楽しむことができます。
オーディオコンポーネントと回路は、専用のサウンドカードのようにマザーボード上に配置されており、電気的に他の部品と絶縁しています。
また、左右のオーディオチャンネルで基盤の層を分離させることで、ノイズを低減し、より鮮明で繊細なサウンドを楽しめます。






ソフトウェア

全てのMSI Z690マザーボードはWindows 11のシステム要件であるTPM 2.0に対応しています。

また、MSIの専用ユーティリティ「MSI Center」上から、さまざまな設定をカスタマイズすることが可能です。
新機能「System Diagnosis」により、ワンクリックでストレージのバックアップや復元を行うことができます。








製品型番 PRO Z690-A DDR4
CPU Supports 12th Gen Intel Core Processors, Pentium Gold and Celeron Processors
チップセット Intel Z690 Chipset
CPUソケット LGA1700
メモリー Dual Channel DDR4-5200+ (OC)
DIMMスロット 4
最大搭載容量 128GB
拡張スロット PCIe x16 slots × 3

PCI_E1 (from CPU)
Supports up to PCIe 5.0 x16

PCI_E3 & PCI_E4 (from Z690 chipset)
Supports up to PCIe 3.0 x4 & 3.0 x1

PCIe 3.0 x1 slot × 1(from Z690 chipset)
マルチGPU AMD CrossFire™ Technology
ディスプレイ インターフェース Support 4K@60Hz as specified in HDMI 2.1 × 1
DisplayPort 1.4 - Requires Processor Graphics × 1
ストレージ M.2 Gen4 x4 64Gbps slot × 3
M.2 Gen3 x4 32Gbps slot × 1
supports Intel Optane Technology

SATA 6Gbps × 6
RAID対応 0/1/5/10
LAN規格 Intel I225-V 2.5G LAN × 1
USB USB 3.2 Gen 2x2 20Gbps × 1(1 Type-C)
USB 3.2 Gen 2 10Gbps × 2(1 Type-A + 1 Type-C)
USB 3.2 Gen 1 5Gbps × 6(6 Type-A)
USB 2.0 × 8
オーディオ 8-Channel (7.1) HD Audio with Audio Boost 5
Realtek®ALC897 Codec
LED 4-pin RGB LED connector × 1
3-pin RAINBOW LED connectors × 2
EZ Debug LED × 4
フォームファクター ATX
OS Windows® 11 64-bit
Windows® 10 64-bit
重量 1.5Kg(パッケージ込)
寸法 346×269×65mm(パッケージ)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
