A520M PRO-C DASH

A520M PRO-C DASH

A520チップセット搭載 MicroATXマザーボード
PCI 32bitスロット、COMポート装備

・A520チップセット搭載
・AMD第3世代Ryzen CPU対応
・DDR4-2133-3200 /Max 4600(O.C)  最大64GB
・PCIE Gen3.0(x16)×1、PCIE Gen3.0(x1)×2、PCI 32bit×1
・M.2 Type 2242-2280 (PCIE3.0 x4/SATA)×1、SATA 6Gbps×4 RAID 0,1,10
・LAN:Realtek® RTL8111EPV Gigabit LAN
・映像出力:HDMI2.1* ×1、DVI-D×1、D-SUB×1 *4K60fps
・オーディオ:Realtek® ALC892 Codec、7.1-Channel HD Audio
・フォームファクタ:MicroATX
・製品寸法:244mm×220mm


PROシリーズは、高品質の部品を採用したことにより高い耐久力を実現しています。
またシンプルな機能と確実な動作により、プロユース向けユーザーに適したマザーボードです。

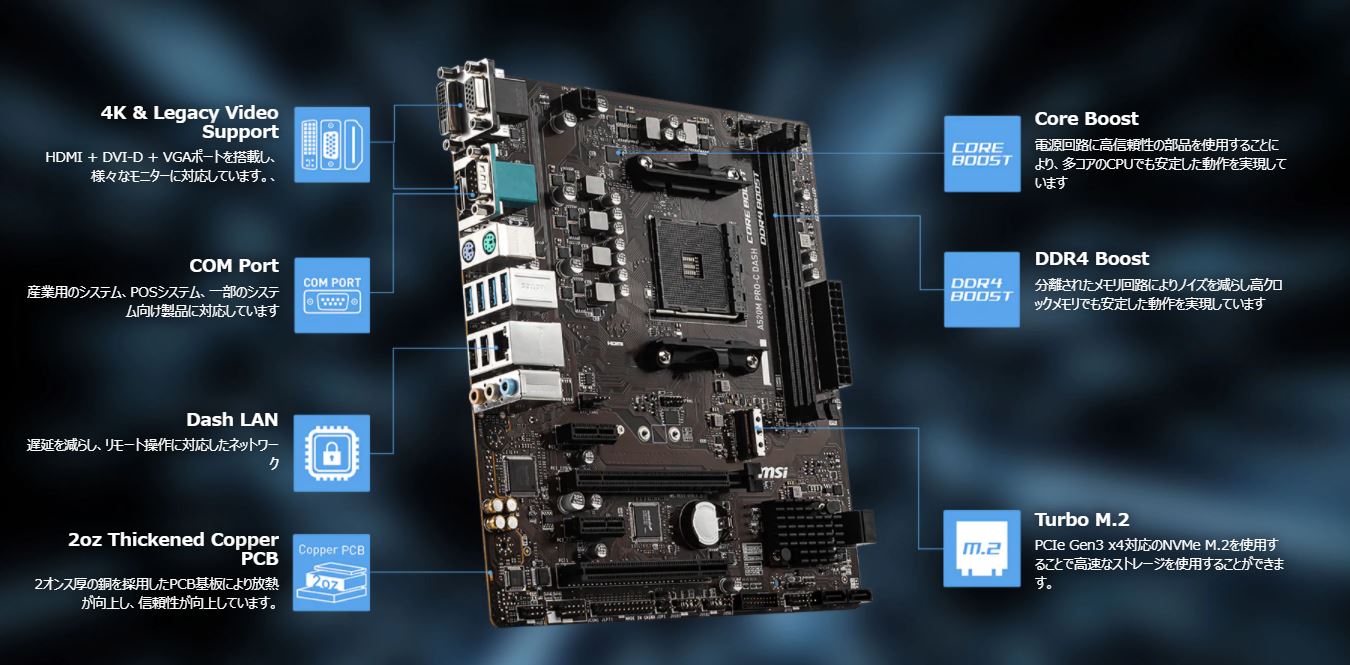

A520M PRO-C DASHは、AMD第3世代Ryzen CPUに最適化された2オンス厚の銅を採用した基板を搭載し、高い安定性を実現します。
HDMI + DVI-D + VGA ポートの3系統の出力ポートを搭載し、マルチディスプレイ環境を構築することができます。
PCIスロット、COMポート、パラレルポートを搭載し、業務用機器等を容易に接続することができます。







CONNECTIVITY

MSI PROシリーズのマザーボードはプロユーザーのニーズに答えるべく開発しています。安定したネットワーク、高速なストレージと拡張性の高い設計となっています。




NETWORK WITH HIGH SECURITY

A520M PRO-C DASHはRealtek® 8111EPV Gigabit LANを搭載しています。このギガビットLANは最先端のDSPテクノロジーとクロスオーバー検出とエラー修正等様々な機能を搭載した高いセキュリティを搭載し高速で堅牢なネットワーク環境を提供することができます。




PCB WITH 2OZ THICKENED COPPER

2オンス厚の銅を採用したPCBによって、伝導率と放熱が向上し、システムが高負荷時の安定性が向上しています。


DASH LAN

高いセキュリティやリモート管理のためのDMTFクライアントをサポートしています。




Turbo M.2

PCIe 3.0 x4帯域のNVMe SSDを使用することで超高速なストレージを使用することができます。




高い安定性

Core Boost、Digital PWM IC、2オンス厚の銅を採用したPCB基板、DDR4Boost




高い信頼性

過酷な状況でも安心して使用するために、7000時間以上の検証を行いました。




Dragon Center

MSIの機能を統合し、システムを一元的に管理することができます。


CPU

Supports 3rd Gen AMD® Ryzen™ Desktop processors and AMD® Ryzen™ 4000 G-Series Desktop processors for AM4 socket

See supported processors

チップセット AMD® A520 Chipset
メモリ
  • 2x DDR4 memory slots, support up to 64GB1
    • Supports DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz by JEDEC
    • Supports DDR4 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466/ 3600/ 3733/ 3866/ 4000/ 4133/ 4266/ 4400/ 4600+ MHz by A-XMP OC MODE
      • 1DPC 1R max speed 4600 MHz
      • 1DPC 2R max speed 3866 MHz
  • Dual channel memory architecture
  • Supports non-ECC UDIMM memory
  • Supports ECC UDIMM memory (non-ECC mode)
  • Supports un-buffered memory
  1. Please refer www.msi.com for more information on compatible memory.
拡張スロット
  • 1x PCIe 3.0 x16 slot (From AMD processor, PCI_E2)
  • 2x PCIe 3.0 x1 slots(From chipset, PCI_E1 & PCI_E3)
  • 1x PCI slot
オンボードグラフィックス
  • 1x VGA port, supports a maximum resolution of 2048x1280 @60Hz1
  • 1x DVI-D port, supports a maximum resolution of 1920x1200 @60Hz1
  • 1x HDMI 2.1 port, supports a maximum resolution of 4096x2160 @60Hz12
  • Maximum shared memory of 16 GB
  1. Available for the processor with integrated graphics.
  2. Graphics specifications may vary depending on the CPU installed.
ストレージ

AMD® A520 Chipset

  • 4x SATA 6Gb/s ports
  • 1x M.2 slot (From AMD processor, Key M)
    • Supports PCIe 3.0 x4
    • Supports SATA 6Gb/s
    • Supports 2242/ 2260/ 2280 storage devices
RAID
  • Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices
USB

AMD A520 Chipset

  • 2x USB 3.2 Gen 1 5Gbps ports are available through the internal USB 3.2 Gen 1 5Gbps connector
  • 6x USB 2.0 ports (2 Type-A ports on the back panel, 4 ports through the internal USB 2.0 connectors)


AMD Processor

  • 4x USB 3.2 Gen 1 5Gbps Type-A ports on the back panel
AUDIO

Realtek® ALC892 Codec

  • 7.1-Channel High Definition Audio
LAN
  • 1x Realtek® RTL8111H Gigabit LAN controller
内部コネクター
  • 1x 24-pin ATX main power connector
  • 1x 4-pin ATX 12V power connector
  • 4x SATA 6Gb/s connectors
  • 1x M.2 slot (M-Key)
  • 1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)
  • 2x USB 2.0 connectors (support additional 4 USB 2.0 ports)
  • 1x 4-pin CPU fan connector
  • 1x 4-pin system fan connector
  • 1x Front panel audio connector
  • 2x System panel connectors
  • 1x Chassis Intrusion connector
  • 1x Serial port connector
  • 1x Parallel port connector
  • 1x TPM module connector
  • 1x Clear CMOS jumper
バックパネルポート
  1. VGA
  2. COM port
  3. Mouse
  4. LAN
  5. DVI-D
  6. HDMI
  7. Keyboard
  8. USB 3.2 Gen 1 5Gbps Type-A
  9. USB 2.0
  10. Audio Connectors
寸法
  • Micro-ATX Form Factor
  • 9.6 in. x 8.7 in. (24.4 cm x 22.0 cm)
オーディオジャック仕様 3 HD audio connectors
DIRECTX対応 12
フォームファクタ MicroATX
OS Support for Windows® 10 64-bit

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
