B760MX-E D4

B760MX-E D4

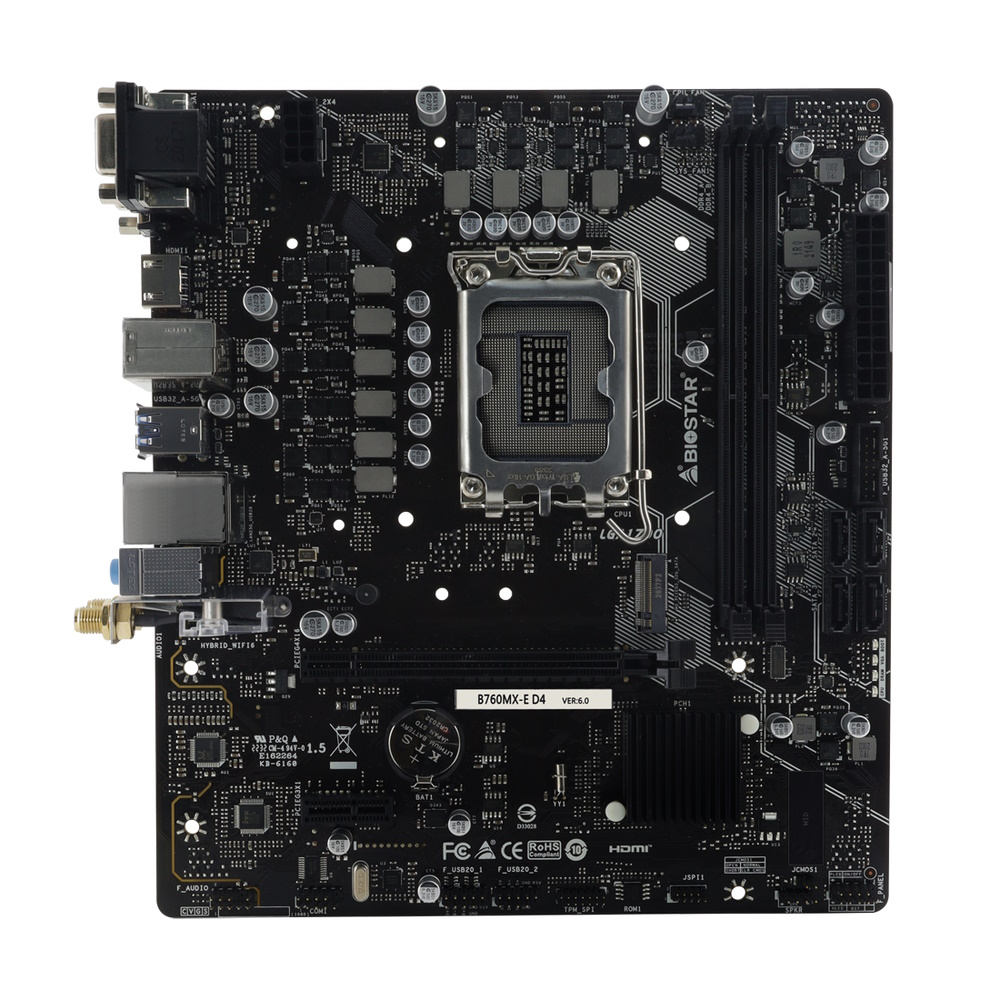

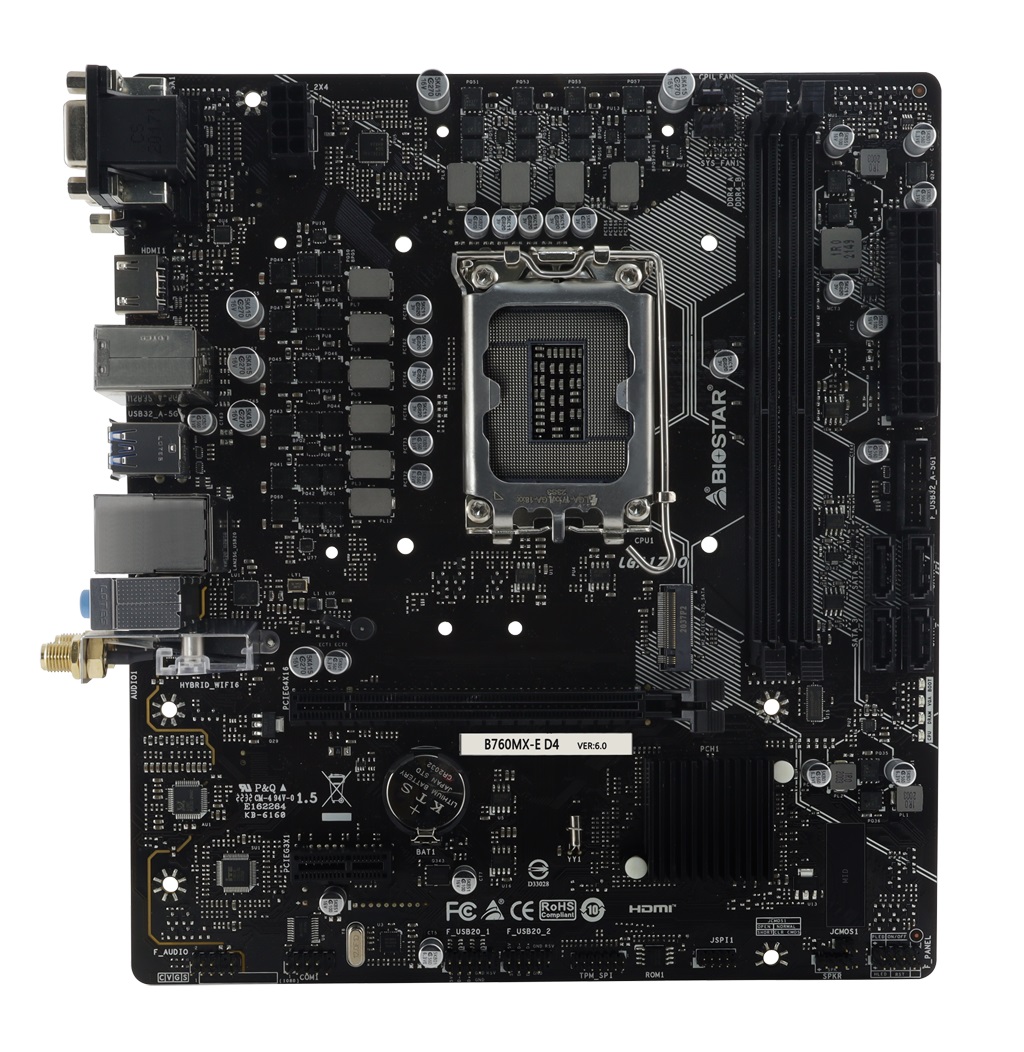

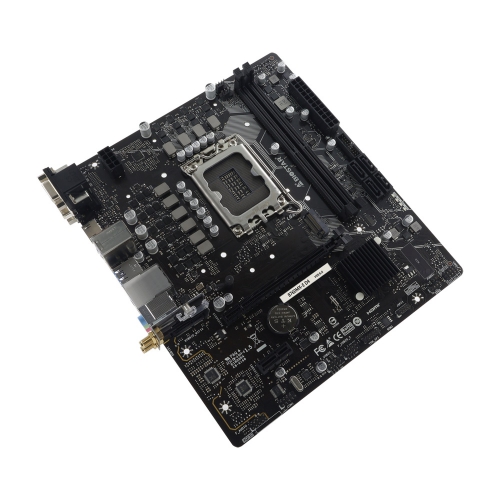

Intel B760チップセット搭載MicroATXマザーボード
3つの映像出力端子、PCIe 4.0スロット、IntelギガビットLANを搭載

・Intel B760チップセット搭載
・PCIe 4.0スロット装備
・M.2 PCIe 4.0スロット装備
・USB 3.2 Gen1ポート搭載
・起動エラー時、発生個所の確認が簡単にできる「Debug LED」機能
・ネジを使用せずにM.2の取り付けが可能
・メモリースロット:DDR4-4400+(OC)×2(最大64GB)
・拡張スロット:PCIe 4.0(x16)×1、PCIe 3.0(x1) ×1
・ストレージ:SATA 3.0(6Gbps)×4、M.2 PCIe 4.0x4 (64Gb/s) & SATA 3.0(6Gb/s)×1
・LAN: Intel i219VギガビットLAN×1
・Wi-Fi:Wi-Fiアンテナポート×1、M.2 E Keyソケット×1 ※Wi-Fiカードおよびアンテナは付属していません
・映像出力:HDMI 1.4×1、DVI-D×1、D-Sub 15pin×1
・オーディオ:Realtek ALC897、7.1ch、HD Audio
・フォームファクター:MicroATX(236×208mm)

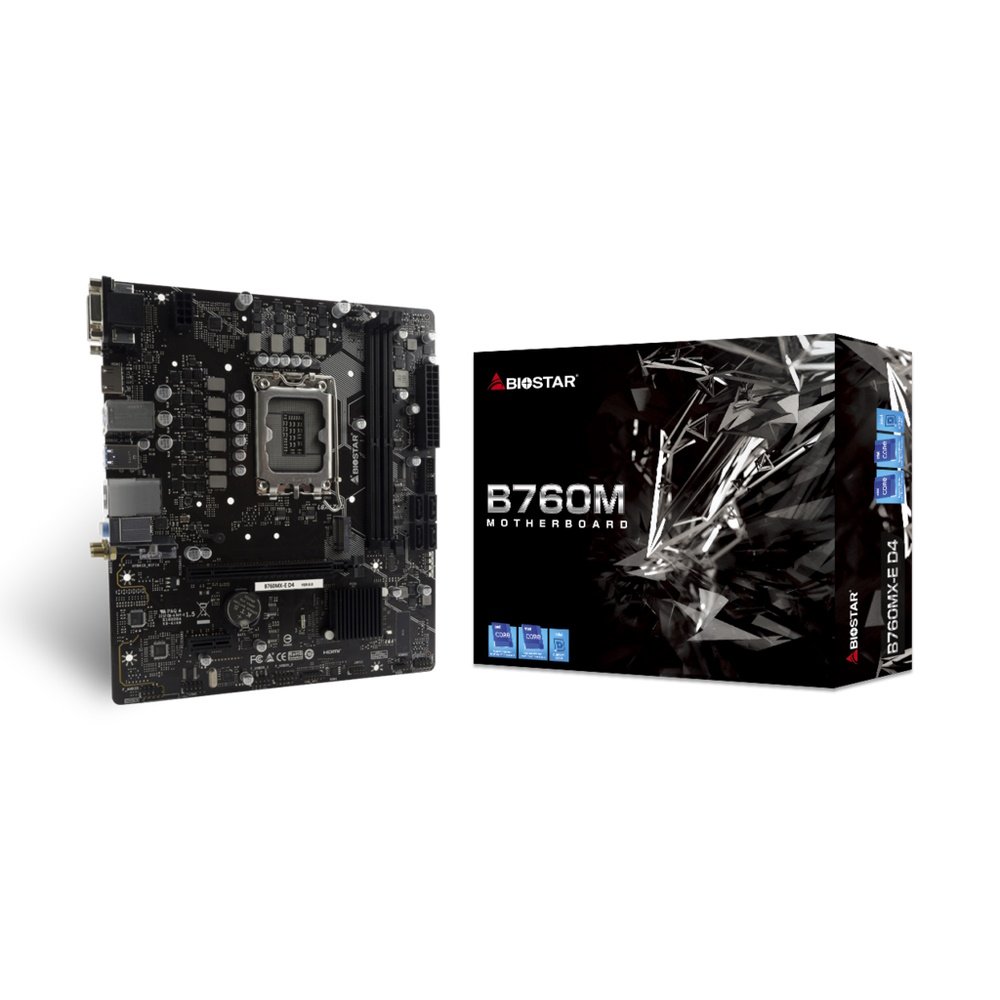

BIOSTARから第13世代インテルCoreプロセッサーをサポートするB760チップセット搭載MicroATXマザーボード「B760MX-E D4」が登場。メモリースロットはDDR4-4400+(OC)×2(最大64GB)を装備。さらに、PCIe 4.0スロット、M.2 PCIe 4.0スロット、USB 3.2 Gen1ポートを搭載しています。映像出力端子はHDMI・DVI-D・D-Sub 15pinを搭載し、さまざまなディスプレイに対応します。ネットワークにはIntel i219VによるギガビットLANを搭載。Wi-Fiカード(別売)に対応するM.2 E Keyソケットも備えています。エントリーユーザーはもとよりスマートビジネスソリューションにも最適なマザーボードです。






Intel B760チップセット搭載

第12/13世代Intel ® Core ™プロセッサーをサポートするIntel B760チップセットを搭載したMicroATXマザーボードです。PCIe 4.0やPCIe 4.0 M.2、DDR4-4400+(OC)メモリーに対応しており、小型ながらも優れたコストパフォーマンスを発揮します。







DDR4メモリー対応

DDR4 DIMMメモリースロット×2を装備。DDR4-4400+(OC)をサポートし、デュアルチャンネルに対応しています。最大64GBまで搭載可能です。








PCIe 4.0対応

拡張スロットはPCIe 3.0と比べ、データ帯域が2倍となるPCIe 4.0に対応しています。







M.2 PCIe 4.0対応

ストレージはM.2 PCIe 3.0と比べ、データ帯域が2倍となるM.2 PCIe 4.0に対応しており、高速データアクセスが可能です。

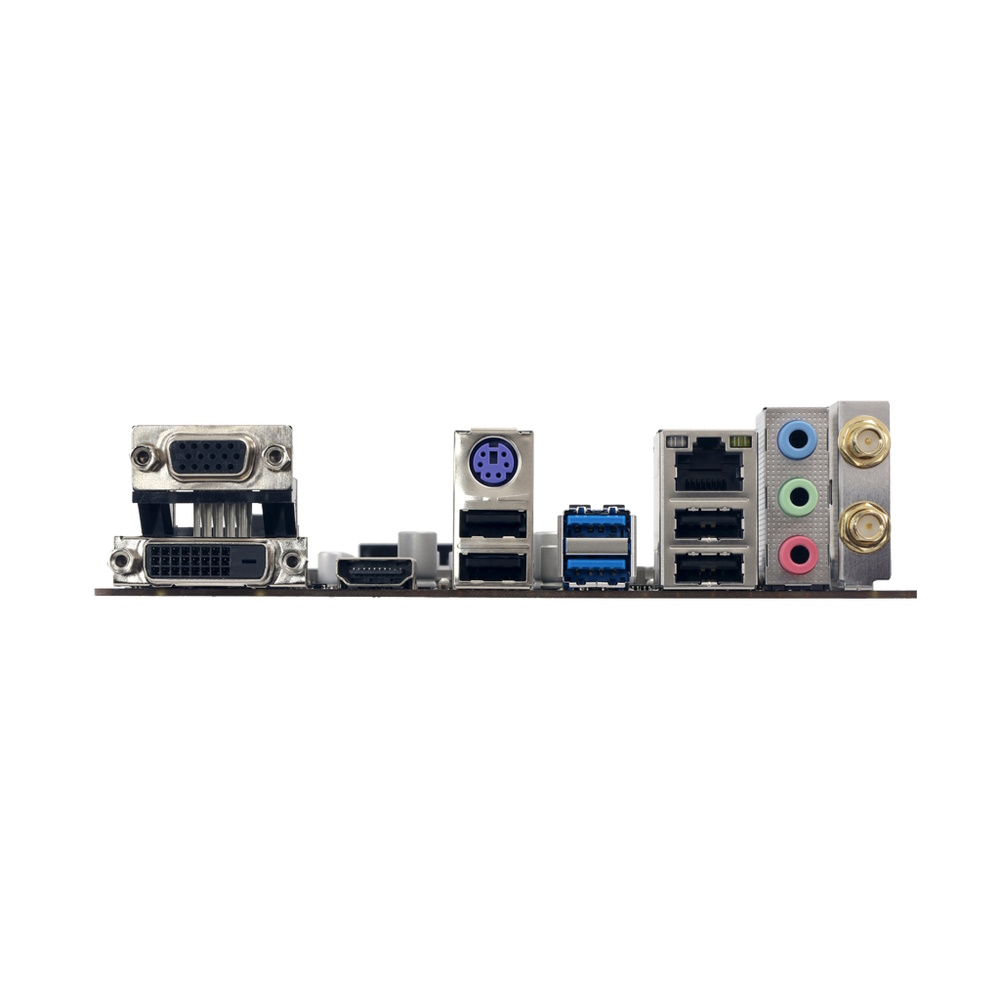

3つの映像出力端子

映像出力端子にHDMI 1.4、DVI-D、D-Sub 15pinを備えており、幅広いディスプレイに対応します。






ネットワーク

Intel「i219v」ギガビットLANを搭載し、安定したネットワークを構築できます。
また、Wi-FI対応のアンテナ端子とM.2 E Keyソケットを装備しており、別途、Wi-FiアンテナとM.2のWi-Fiカードをご用意いただくことで、Wi-Fi機能に対応します。






USB 3.2 Gen1 Type-Aポート装備

データ転送速度が最大5GbpsのUSB 3.2 Gen1ポートをリア・内部共に装備しています。







起動エラー時、発生個所を知らせる「Debug LED」

システム起動時にCPUやグラフィックカードが検出されない場合、その異常個所をLEDの点灯によって知らせる「Debug LED」機能を搭載。トラブル発生時の対処がスムーズになります。








型番 B760MX-E D4
フォームファクター MicroATX(236×208mm)
チップセット Intel B760
対応CPUソケット LGA1700
対応CPU Support for 12th / 13th Generation Intel Core™ i9/ i7/ i5/ i3 processors and Intel® Pentium processors/ Intel Celeron processors
対応メモリー DDR4 DIMMメモリースロット×2(最大64GB)
DDR4 4400+(OC)/4000(OC)/3800(OC)/3600(OC)/3200/2933/ 2666/2400/2133/1866/
デュアルチャンネルをサポート
※各DIMMスロットは非ECC 4/8/16/32GBのDDR4モジュールをサポート
※Intel® Extreme Memory Profile (XMP)対応
拡張スロット CPU:PCIe 4.0(x16)×1
B760:PCIe 3.0(x1)×1
ストレージ SATA 3.0 (6Gb/s) ×4
AHCI, RAID 0,1,5,10 & Intel Rapid Storage Technologyをサポート
B760:M.2 PCIe 4.0x4 (64Gb/s) & SATA 3.0(6Gb/s) *×1
M.2 Type 2240/2260/2280 SSD モジュール対応
*SATA_4 と排他
USB USB 3.2 Gen1×4 (リア×2+内部×2)
USB 2.0×8 (リア×4+内部×4)
LAN Intel i219v
10/ 100/ 1000 Mb/s auto negotiation, Half / Full duplex capability
無線機能 Wi-Fiアンテナポート×1
M.2 (E Key) ソケット*×1
*2230 type Wi-Fi、Bluetoothモジュール、Intel® CNViをサポート
*M.2 (E Key) Wi-Fiカードおよびアンテナは付属していません
映像出力 HDMI 1.4×1、DVI-D×1、D-Sub 15pin×1
オーディオ ALC897
7.1 Channels, High Definition Audio
OS Windows 11 (64bit) / 10 (64bit)
付属品 SATAケーブル×2
I/Oシールド×1
ドライバーDVD×1
簡易マニュアルシート×1
保証 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
